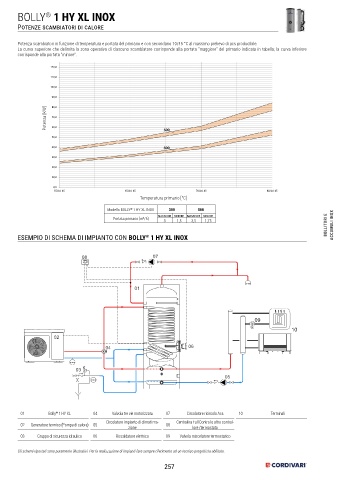

BOLLY 1 HY XL INOX
®
Potenze scambiatori di calore

Potenza scambiatori in funzione di temperatura e portata del primario e con secondario 10/45 °C al massimo prelievo di acs producibile.
La curva superiore che delimita la zona operativa di ciascuno scambiatore corrisponde alla portata “maggiore” del primario indicata in tabella; la curva inferiore
corrisponde alla portata “minore”.

120,0
110,0

100,0
90,0
80,0
Potenza [KW] 70,0

60,0

50,0 500
40,0 300
30,0
20,0
10,0

0,0
5 1 / 5 4 - 0 5 6 1 / 5 4 - 0 5 7 1 / 0 4 - 0 5 8 1 / 0 4 - 0 5
Temperatura primario [°C]
Modello BOLLY 1 HY XL INOX 300 500
®
maggiore minore maggiore minore
Portata primario [m /h] 3 1,5 3,5 1,75 BOLLITORI E ACCUMULI INOX
3
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 1 HY XL INOX
®

08
08 07

01

09

M
10
02
04 06
E

03
05

01 Bolly 1 HY XL 04 Valvola tre vie motorizzata 07 Circolatore ricircolo Acs 10 Terminali
®
02 Generatore termico (Pompa di calore) 05 Circolatore impianto di climatizza- 08 Centralina Full Control o altro control-
zione lore /termostato
03 Gruppo di sicurezza idraulico 06 Riscaldatore elettrico 09 Valvola miscelatore termostatico

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
