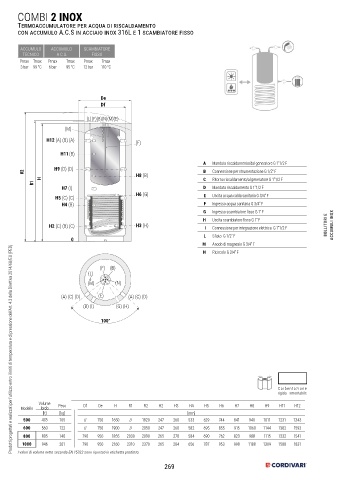

Page 269 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

COMBI 2 INOX
Termoaccumulatore per acqua di riscaldamento
con accumulo A.C.S in acciaio inox 316L e 1 scambiatore fisso

ACCUMULO ACCUMULO SCAMBIATORE
TECNICO A.C.S. FISSO
Pmax Tmax Pmax Tmax Pmax Tmax
3 bar 99 °C 6 bar 95 °C 12 bar 110 °C

De
Df

(L) (F)(B)(N)(M)(E)

(M)
H12 (A) (B) (A) (F)

H11 (B)
A Mandata riscaldamento/dal generatore G 1”1/2 F
H9 (D) (D)
R2 B Connessione per strumentazione G 1/2” F
H8 (B)
C Ritorno riscaldamento/al generatore G 1”1/2 F
H
R1
H7 (I) D Mandata riscaldamento G 1”1/2 F
H6 (G) E Uscita acqua calda sanitaria G 3/4” F
H5 (C) (C)
H4 (B) F Ingresso acqua sanitaria G 3/4” F
G Ingresso scambiatore fisso G 1” F
H Uscita scambiatore fisso G 1” F
H2 (C) (B) (C) H3 (H) I Connessione per integrazione elettrica G 1”1/2 F BOLLITORI E ACCUMULI INOX
L Sfiato G 1/2” F
0
M Anodo di magnesio G 3/4” F
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
N Ricircolo G 3/4” F

(F) (B)
(L)
(M) (N)

(A) (C) (D) (E) (A) (C) (D)
(B) (I) (G) (H)

100°

Coibentazione
rigida smontabile
Volume
Modello lordo Peso Df De H R1 R2 H2 H3 H4 H5 H6 H7 H8 H9 H11 H12
[lt] [kg] [mm]
500 478 105 // 750 1650 // 1820 247 260 533 629 744 841 940 1011 1231 1343
600 560 122 // 750 1900 // 2050 247 260 582 695 855 915 1060 1144 1382 1593
800 805 140 790 950 1855 2030 2090 265 278 584 690 762 823 988 1115 1332 1541
1000 946 201 790 950 2160 2310 2370 265 284 656 787 953 998 1188 1309 1588 1831
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

269
