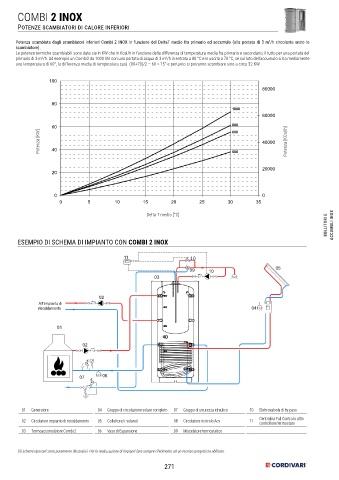

COMBI 2 INOX

       Potenze scambiatori di calore inferiori

       Potenza scambiata dagli scambiatori inferiori Combi 2 INOX in funzione del DeltaT medio fra primario ed accumulo (alla portata di 3 m /h circolante entro lo
                                                                                               3
       scambiatore).
       Le potenze termiche scambiabili sono date sia in KW che in Kcal/h in funzione della differenza di temperatura media fra primario e secondario, il tutto per una portata del
       primario di 3 m /h. Ad esempio un Combi2 da 1000 litri con una portata di acqua di 3 m /h in entrata a 80 °C e in uscita a 70 °C, se sul lato dell’accumulo si ha mediamente
                3
                                                           3
       una temperatura di 60°, la differenza media di temperatura sarà  (80+70)/2 – 60 = 15° e pertanto si potranno scambiare sino a circa 32 KW.
                  100
                                                                                             80000

                   80
                                                                                   1000
                                                                                             60000
                   60                                                              800
               Potenza [KW]  40                                                    500       40000    Potenza [KCal/h]
                                                                                   600





                                                                                             20000
                   20



                    0                                                                        0
                      0         5        10        15        20        25        30        35
                                                     Delta T medio [°C]
                                                                                                                    BOLLITORI E  ACCUMULI INOX



       ESEMPIO DI SCHEMA DI IMPIANTO CON COMBI 2 INOX


                                             11                    E 10
                                                                    09    10                      05
                                                       03


                                    02
               All' impianto di
               riscaldamento                                                             04


                     01


                              02





                             07      06





         01  Generatore            04  Gruppo di circolazione solare completo  07  Gruppo di sicurezza idraulico  10  Elettrovalvola di by-pass

         02  Circolatore impianto di riscaldamento  05  Collettore/i  solare/i  08  Circolatore ricircolo Acs  11  Centralina Full Control o altro
                                                                                            controllore/termostato
         03  Termoaccumulatore Combi 2  06  Vaso di Espansione  09  Miscelatore termostatico


       Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
