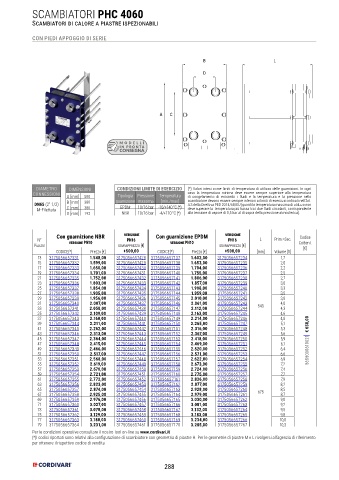

Page 288 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

SCAMBIATORI PHC 4060

Scambiatori di calore a piastre ispezionabili

CON PIEDI APPOGGIO DI SERIE

B B B LL L
D D
D

C C
A A C
A

MODELLI
IN PR ONT A
CONSEGNA

DIAMETRO DIMENSIONI CONDIZIONI LIMITE DI ESERCIZIO (*) Valori intesi come limiti di temperatura di utilizzo delle guarnizioni. In ogni
CONNESSIONI caso la temperatura minima deve essere sempre superiore alla temperatura
A [mm] 580 Tipologia Pressione Temperatura di congelamento di entrambi i fluidi e la temperatura e la pressione nello
DN65 (2’’ 1/2) B [mm] 380 guarnizione massima [min./max] scambiatore devono essere sempre inferiori ai limiti di esercizio indicati nell’Art.
4.3 della Direttiva PED 2014/68/EU (quindi la temperatura massima di utilizzo non
M-Filettata C [mm] 380 EPDM 10/16 bar -10/+140 °C (*) deve superare la temperatura più bassa tra i due fluidi circolanti, corrispondente
D [mm] 192 NBR 10/16 bar -4/+110 °C (*) alla tensione di vapore di 0,5 bar al di sopra della pressione atmosferica).

Con guarnizione NBR versione Con guarnizione EPDM versione Codice
N° PN16 PN16 L Prim.=Sec.
Piastre versione PN10 sovrapprezzo [€] versione PN10 sovrapprezzo [€] Coibent.
[€]
CODICE(*) Prezzo [€] +500,00 CODICE(*) Prezzo [€] +500,00 [mm] Volume [lt ]
13 3175056657331 1.548,00 3175056657428 3175056657137 1.602,00 3175056657234 1,7
15 3175056657332 1.599,00 3175056657429 3175056657138 1.653,00 3175056657235 2,0
17 3175056657333 1.650,00 3175056657430 3175056657139 1.704,00 3175056657236 2,2
19 3175056657334 1.701,00 3175056657431 3175056657140 1.755,00 3175056657237 2,5
21 3175056657335 1.752,00 3175056657432 3175056657141 1.806,00 3175056657238 2,7
23 3175056657336 1.803,00 3175056657433 3175056657142 1.857,00 3175056657239 3,0
25 3175056657337 1.854,00 3175056657434 3175056657143 1.908,00 3175056657240 3,3
27 3175056657338 1.905,00 3175056657435 3175056657144 1.959,00 3175056657241 3,5
29 3175056657339 1.956,00 3175056657436 3175056657145 2.010,00 3175056657242 3,8
31 3175056657340 2.007,00 3175056657437 3175056657146 2.061,00 3175056657243 4,0
33 3175056657341 2.058,00 3175056657438 3175056657147 2.112,00 3175056657244 545 4,3
35 3175056657342 2.109,00 3175056657439 3175056657148 2.163,00 3175056657245 4,6
37 3175056657343 2.160,00 3175056657440 3175056657149 2.214,00 3175056657246 4,8
39 3175056657344 2.211,00 3175056657441 3175056657150 2.265,00 3175056657247 5,1
41 3175056657345 2.262,00 3175056657442 3175056657151 2.316,00 3175056657248 5,3
43 3175056657346 2.313,00 3175056657443 3175056657152 2.367,00 3175056657249 5,6
45 3175056657347 2.364,00 3175056657444 3175056657153 2.418,00 3175056657250 5,9
47 3175056657348 2.415,00 3175056657445 3175056657154 2.469,00 3175056657251 6,1 5655000610021 € 658,00
49 3175056657349 2.466,00 3175056657446 3175056657155 2.520,00 3175056657252 6,4
51 3175056657350 2.517,00 3175056657447 3175056657156 2.571,00 3175056657253 6,6
53 3175056657351 2.568,00 3175056657448 3175056657157 2.622,00 3175056657254 6,9
55 3175056657352 2.619,00 3175056657449 3175056657158 2.673,00 3175056657255 7,2
57 3175056657353 2.670,00 3175056657450 3175056657159 2.724,00 3175056657256 7,4
59 3175056657354 2.721,00 3175056657451 3175056657160 2.775,00 3175056657257 7,7
61 3175056657355 2.772,00 3175056657452 3175056657161 2.826,00 3175056657258 7,9
63 3175056657356 2.823,00 3175056657453 3175056657162 2.877,00 3175056657259 8,2
65 3175056657357 2.874,00 3175056657454 3175056657163 2.928,00 3175056657260 8,5
67 3175056657358 2.925,00 3175056657455 3175056657164 2.979,00 3175056657261 675 8,7
69 3175056657359 2.976,00 3175056657456 3175056657165 3.030,00 3175056657262 9,0
71 3175056657360 3.027,00 3175056657457 3175056657166 3.081,00 3175056657263 9,2
73 3175056657361 3.078,00 3175056657458 3175056657167 3.132,00 3175056657264 9,5
75 3175056657362 3.129,00 3175056657459 3175056657168 3.183,00 3175056657265 9,8
77 3175056657363 3.180,00 3175056657460 3175056657169 3.234,00 3175056657266 10,0
79 3175056657364 3.231,00 3175056657461 3175056657170 3.285,00 3175056657267 10,3
Per le condizioni operative consultare il nostro tool on-line su www.cordivari.it
(*)I codici riportati sono relativi alla configurazione di scambiatore con geometria di piastre H. Per le geometrie di piastre M e L rivolgersi all’agenzia di riferimento
per ottenere il rispettivo codice di vendita
