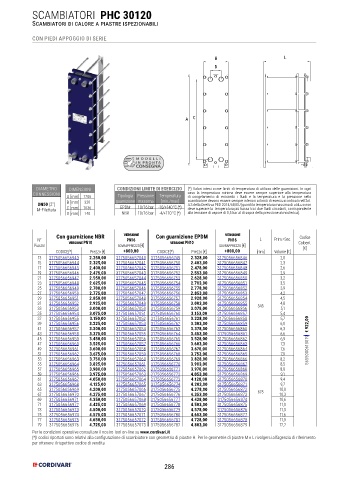

Page 286 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

SCAMBIATORI PHC 30120
Scambiatori di calore a piastre ispezionabili

CON PIEDI APPOGGIO DI SERIE

B B B L L L
D D D

A C C A C
A

MODELLI
IN PR ONT A
CONSEGNA

DIAMETRO DIMENSIONI CONDIZIONI LIMITE DI ESERCIZIO (*) Valori intesi come limiti di temperatura di utilizzo delle guarnizioni. In ogni
CONNESSIONI caso la temperatura minima deve essere sempre superiore alla temperatura
A [mm] 1206 Tipologia Pressione Temperatura di congelamento di entrambi i fluidi e la temperatura e la pressione nello
DN50 (2’’) B [mm] 320 guarnizione massima [min./max] scambiatore devono essere sempre inferiori ai limiti di esercizio indicati nell’Art.
4.3 della Direttiva PED 2014/68/EU (quindi la temperatura massima di utilizzo non
M-Filettata C [mm] 1036 EPDM 10/16 bar -10/+140 °C (*) deve superare la temperatura più bassa tra i due fluidi circolanti, corrispondente
D [mm] 140 NBR 10/16 bar -4/+110 °C (*) alla tensione di vapore di 0,5 bar al di sopra della pressione atmosferica).

Con guarnizione NBR versione Con guarnizione EPDM versione Codice
N° PN16 PN16 L Prim.=Sec.
Piastre versione PN10 sovrapprezzo [€] versione PN10 sovrapprezzo [€] Coibent.
[€]
CODICE(*) Prezzo [€] +800,00 CODICE(*) Prezzo [€] +800,00 [mm] Volume [lt ]
13 3175056656943 2.250,00 3175056657040 3175056656749 2.328,00 3175056656846 2,0
15 3175056656944 2.325,00 3175056657041 3175056656750 2.403,00 3175056656847 2,3
17 3175056656945 2.400,00 3175056657042 3175056656751 2.478,00 3175056656848 2,6
19 3175056656946 2.475,00 3175056657043 3175056656752 2.553,00 3175056656849 2,9
21 3175056656947 2.550,00 3175056657044 3175056656753 2.628,00 3175056656850 3,2
23 3175056656948 2.625,00 3175056657045 3175056656754 2.703,00 3175056656851 3,5
25 3175056656949 2.700,00 3175056657046 3175056656755 2.778,00 3175056656852 3,9
27 3175056656950 2.775,00 3175056657047 3175056656756 2.853,00 3175056656853 4,2
29 3175056656951 2.850,00 3175056657048 3175056656757 2.928,00 3175056656854 4,5
31 3175056656952 2.925,00 3175056657049 3175056656758 3.003,00 3175056656855 4,8
33 3175056656953 3.000,00 3175056657050 3175056656759 3.078,00 3175056656856 545 5,1
35 3175056656954 3.075,00 3175056657051 3175056656760 3.153,00 3175056656857 5,4
37 3175056656955 3.150,00 3175056657052 3175056656761 3.228,00 3175056656858 5,7
39 3175056656956 3.225,00 3175056657053 3175056656762 3.303,00 3175056656859 6,0
41 3175056656957 3.300,00 3175056657054 3175056656763 3.378,00 3175056656860 6,3
43 3175056656958 3.375,00 3175056657055 3175056656764 3.453,00 3175056656861 6,6
45 3175056656959 3.450,00 3175056657056 3175056656765 3.528,00 3175056656862 6,9
47 3175056656960 3.525,00 3175056657057 3175056656766 3.603,00 3175056656863 7,3 5655000610019 € 922,00
49 3175056656961 3.600,00 3175056657058 3175056656767 3.678,00 3175056656864 7,6
51 3175056656962 3.675,00 3175056657059 3175056656768 3.753,00 3175056656865 7,9
53 3175056656963 3.750,00 3175056657060 3175056656769 3.828,00 3175056656866 8,2
55 3175056656964 3.825,00 3175056657061 3175056656770 3.903,00 3175056656867 8,5
57 3175056656965 3.900,00 3175056657062 3175056656771 3.978,00 3175056656868 8,8
59 3175056656966 3.975,00 3175056657063 3175056656772 4.053,00 3175056656869 9,1
61 3175056656967 4.050,00 3175056657064 3175056656773 4.128,00 3175056656870 9,4
63 3175056656968 4.125,00 3175056657065 3175056656774 4.203,00 3175056656871 9,7
65 3175056656969 4.200,00 3175056657066 3175056656775 4.278,00 3175056656872 10,0
67 3175056656970 4.275,00 3175056657067 3175056656776 4.353,00 3175056656873 675 10,3
69 3175056656971 4.350,00 3175056657068 3175056656777 4.428,00 3175056656874 10,6
71 3175056656972 4.425,00 3175056657069 3175056656778 4.503,00 3175056656875 11,0
73 3175056656973 4.500,00 3175056657070 3175056656779 4.578,00 3175056656876 11,3
75 3175056656974 4.575,00 3175056657071 3175056656780 4.653,00 3175056656877 11,6
77 3175056656975 4.650,00 3175056657072 3175056656781 4.728,00 3175056656878 11,9
79 3175056656976 4.725,00 3175056657073 3175056656782 4.803,00 3175056656879 12,2
Per le condizioni operative consultare il nostro tool on-line su www.cordivari.it
(*)I codici riportati sono relativi alla configurazione di scambiatore con geometria di piastre H. Per le geometrie di piastre M e L rivolgersi all’agenzia di riferimento
per ottenere il rispettivo codice di vendita
