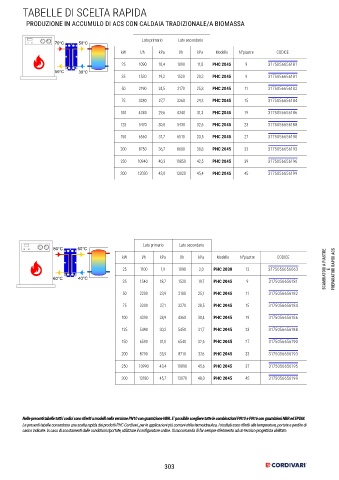

TABELLE DI SCELTA RAPIDA
50°C
15°C
PRODUZIONE IN ACCUMULO DI ACS CON CALDAIA TRADIZIONALE/A BIOMASSA
Lato primario Lato secondario
70°C 50°C
kW l/h kPa l/h kPa Modello N°piastre CODICE
25 1090 10,4 1090 11,0 PHC 2045 9 3175056656181
50°C 30°C 45°C
50°C
35 1530 19,2 1520 20,3 PHC 2045 9 3175056656181
50 2190 24,5 2170 25,8 PHC 2045 11 3175056656182
80°C 60°C 75 3280 27,7 3260 29,3 PHC 2045 15 3175056656184
30°C 10°C
100 4380 29,6 4340 31,3 PHC 2045 19 3175056656186
125 5470 30,8 5430 32,6 PHC 2045 23 3175056656188
60°C 40°C
70°C
50°C
150 6560 31,7 6510 33,5 PHC 2045 27 3175056656190
200 8750 36,7 8680 38,8 PHC 2045 33 3175056656193
80°C 70°C
50°C 15°C 250 10940 40,3 10850 42,5 PHC 2045 39 3175056656196
300 12030 43,0 13020 45,4 PHC 2045 45 3175056656199
60°C 55°C
70°C 50°C
75°C 65°C
50°C 30°C
55°C 50°C
Lato primario Lato secondario
80°C 60°C
60°C 50°C kW l/h kPa l/h kPa Modello N°piastre CODICE
25 1100 1,9 1090 2,0 PHC 2030 13 3175056656063 SCAMBIATORI A PIASTRE E PREPARATORI RAPIDI ACS
60°C 40°C 35 1540 18,7 1530 19,7 PHC 2045 9 3175056656181
40°C 35°C
50 2200 23,9 2180 25,1 PHC 2045 11 3175056656182
50°C 45°C 75 3300 27,1 3270 28,5 PHC 2045 15 3175056656184
70°C
80°C
100 4390 28,9 4360 30,4 PHC 2045 19 3175056656186
125 5490 30,2 5450 31,7 PHC 2045 23 3175056656188
45°C 35°C
55°C
60°C
150 6590 31,0 6540 32,6 PHC 2045 27 3175056656190
55°C 35°C 200 8790 35,9 8710 37,6 PHC 2045 33 3175056656193
75°C 65°C
250 10990 43,4 10890 45,6 PHC 2045 37 3175056656195
300 13180 45,7 13070 48,0 PHC 2045 45 3175056656199
35°C 25°C
55°C 50°C
40°C 35°C
60°C 50°C
Nelle presenti tabelle tutti i codici sono riferiti a modelli nella versione PN10 con guarnizione NBR. E’ possibile scegliere tutte le combinazioni PN10 e PN16 con guarnizioni NBR ed EPDM.
Le presenti tabelle consentono una scelta rapida dei prodotti PHC Cordivari, per le applicazioni più comuni della termoidraulica. I risultati sono riferiti alle temperature, portate e perdite di
carico indicate. In caso di scostamenti dalle condizioni riportate, utilizzare il configuratore online. Si raccomanda di far sempre riferimento ad un tecnico progettista abilitato.
