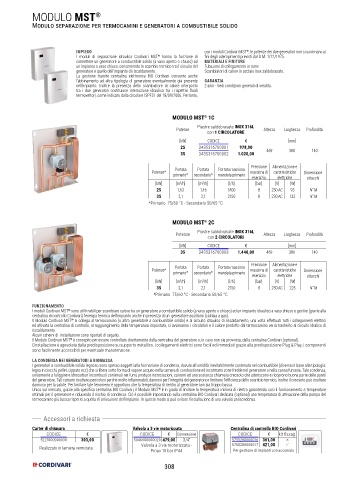

MODULO MST ®
Modulo separazione per termocamini e generatori a combustibile solido

IMPIEGO con i moduli Cordivari MST , le potenze dei due generatori non si sommano ai
®
I moduli di separazione idraulica Cordivari MST hanno la funzione di fini degli adempimenti previsti dal D.M. 1/12/1975.
®
connettere un generatore a combustibile solido (a vaso aperto o chiuso) ad MATERIALI E FINITURE
un impianto a vaso chiuso, consentendo lo scambio termico tra il circuito del Tubazioni di collegamento in rame
generatore e quello dell’impianto di riscaldamento. Scambiatori di calore in acciaio inox saldobrasato.
La gestione tramite centralina elettronica BIO Cordivari consente anche
l’abbinamento ad altra tipologia di generatore eventualmente già presente GARANZIA
nell’impianto. Inoltre la presenza dello scambiatore di calore interposto 2 anni - Vedi condizioni generali di vendita.
tra i due generatori costituisce interruzione idraulica tra i rispettivi fluidi
termovettori, come indicato dalla circolare ISPESL del 18/09/2006. Pertanto,

MODULO MST 1C
®
Potenze Piastre saldobrasate INOX 316L Altezza Larghezza Profondità
con 1 CIRCOLATORE
[kW] CODICE € [mm]
25 3435316700001 978,00 469 380 140
35 3435316700002 1.020,00

Portata Portata Portata massima Pressione Alimentazione e
Potenze* primario* secondario* mandata primario massima di caratteristiche Dimensione
esercizio elettriche attacchi
[kW] [m /h] [m /h] [l/h] [bar] [V] [W]
3
3
25 1,63 1,46 1800 8 230 AC 93 ¾” M
35 2,1 2,1 2150 8 230 AC 132 ¾” M
*Primario 75/60 °C - Secondario 50/65 °C

MODULO MST 2C
®
Piastre saldobrasate INOX 316L
Potenze Altezza Larghezza Profondità
con 2 CIRCOLATORI
[kW] CODICE € [mm]
35 3435316700003 1.448,00 469 380 140

Pressione Alimentazione e
Portata Portata Portata massima
Potenze* massima di caratteristiche Dimensione
primario* secondario* mandata primario
esercizio elettriche attacchi
[kW] [m /h] [m /h] [l/h] [bar] [V] [W]
3
3
35 2,1 2,1 2150 8 230 AC 225 ¾” M
*Primario 75/60 °C - Secondario 50/65 °C
FUNZIONAMENTO
I moduli Cordivari MST sono utilizzabili per scambiare calore tra un generatore a combustibile solido (a vaso aperto o chiuso) ed un impianto idraulico a vaso chiuso e gestire (grazie alla
®
centralina di controllo Cordivari) l’energia termica dell’impianto anche in presenza di un generatore ausiliario (caldaia a gas).
Il Modulo Cordivari MST si collega al termocamino (o altro generatore a combustibile solido) e al circuito idraulico di riscaldamento, una volta effettuati tutti i collegamenti elettrici
®
ed attivata la centralina di controllo, al raggiungimento della temperatura impostata, si avvieranno i circolatori e il calore prodotto dal termocamino verrà trasferito al circuito idralico di
riscaldamento.
Alcuni schemi di installazione sono riportati di seguito.
Il Modulo Cordivari MST è concepito per essere controllato direttamente dalla centralina del generatore o, in caso non sia provvista, dalla centralina Cordivari (optional).
®
L’installazione è agevolata dalla predisposizione su supporto metallico, i collegamenti elettrici sono facili ed immediati grazie alla predisposizione Plug & Play, i componenti
sono facilmente accessibili per eventuale manutenzione.
LA CONDENSA NEI GENERATORI A BIOMASSA
I generatori a combustibile solido legnoso sono spesso soggetti alla formazione di condensa, dovuta all’umidità inevitabilmente contenuta nel combustibile (diversa in base alla tipologia:
legna in ciocchi, pellet, cippato ecc) che si libera sotto forma di vapore acqueo nella camera di combustione ed incontrano zone fredde nel generatore o nella canna fumaria. Tale condensa,
unitamente a fuliggine e idrocarburi incombusti contenuti nei fumi, produce incrostazioni, catrami ed una sostanza chiamata creosoto che aderiscono e ricoprono buona parte delle pareti
del generatore. Tali catrami risultano pericolosi perché molto infiammabili, dannosi per l’integrità del generatore e limitano l’efficienza dello scambio termico, inoltre il creosoto può risultare
dannoso per la salute. Per limitare tale fenomeno è opportuno che la temperatura di rientro al generatore non sia troppo bassa.
®
Unico sul mercato, grazie alla specifica centralina BIO Cordivari, il Modulo MST è in grado di limitare la temperatura minima di rientro garantendo così il funzionamento a temperature
ottimali per il generatore e riducendo il rischio di condensa. Ciò è possibile impostando sulla centralina BIO Cordivari dedicata (optional) una temperatura di attivazione della pompa del
termocamino più bassa rispetto a quella di attivazione dell’impianto. In questo modo si può evitare l’installazione di una valvola anticondensa.
Accessori a richiesta
Carter di chiusura Valvola a 3 vie motorizzata Centralina di controllo BIO Cordivari
CODICE € CODICE € Connessione CODICE € kit fissag.
5221000000039 303,00 5046000000029 479,00 3/4” 5755280000016 361,00 
Valvola a 3 vie motorizzata - 5755280000017 421,00 
Realizzato in lamiera verniciata
Pmax 10 bar IP44 Per gestione di impianti con accumulo
