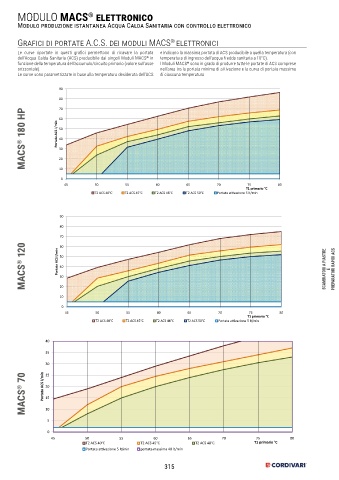

Page 315 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 315
MODULO MACS elettronico
®
Modulo produzione istantanea Acqua Calda Sanitaria con controllo elettronico
Grafici di portate A.C.S. dei moduli MACS elettronici
®
Le curve riportate in questi grafici permettono di ricavare la portata e indicano la massima portata di ACS producibile a quella temperatura (con
dell’Acqua Calda Sanitaria (ACS) producibile dai singoli Moduli MACS in temperatura di ingresso dell’acqua fredda sanitaria a 10°C).
®
funzione della temperatura dell’accumulo/circuito primario (valore sull’asse I Moduli MACS sono in grado di produrre tutte le portate di ACS comprese
®
orizzontale). nell’area tra la portata minima di attivazione e la curva di portata massima
Le curve sono parametrizzate in base alla temperatura desiderata dell’ACS di ciascuna temperatura
90
80
70
MACS ® 180 HP Portata ACS l/min 50
60
40
30
20
10
0
45 50 55 60 65 70 75 80
T1 primario °C
T2 ACS 40°C T2 ACS 45°C T2 ACS 48°C T2 ACS 50°C Portata a�vazione 5 lt/min
90
80
70
MACS ® 120 Portata ACS l/min 50 SCAMBIATORI A PIASTRE E PREPARATORI RAPIDI ACS
60
40
30
20
10
0
45 50 55 60 65 70 75 80
T1 primario °C
T2 ACS 40°C T2 ACS 45°C T2 ACS 48°C T2 ACS 50°C Portata a�vazione 5 lt/min
40
35
30
25
MACS ® 70 Portata ACS l/min 20
15
10
5
0
45 50 55 60 65 70 75 80
T2 ACS 40°C T2 ACS 45°C T2 ACS 48°C T1 primario °C
Portata a�vazione 5 lt/min portata massima 40 lt/min
