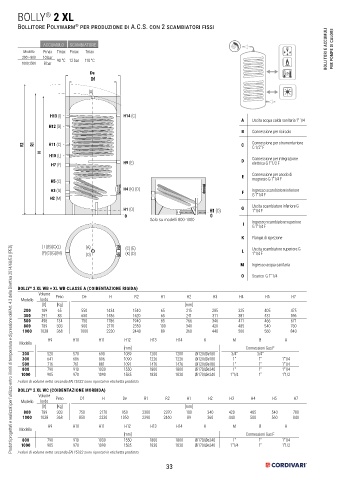

Page 33 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

BOLLY 2 XL
®
Bollitore Polywarm per produzione di A.C.S. con 2 scambiatori fissi
®

ACCUMULO SCAMBIATORE
Modello Pmax Tmax Pmax Tmax BOLLITORI E ACCUMULI PER POMPE DI CALORE
200 ÷ 800 10 bar 90 °C 12 bar 110 °C
1000,1500 8 bar
De
Df

(A)

H13 (I) H14 (C)
A Uscita acqua calda sanitaria 1" 1/4
H12 (B)
B Connessione per ricircolo

R2 R1 H11 (C) C Connessione per strumentazione
G 1/2” F
H
H10 (L) Connessione per integrazione
H7 (F) H9 (E) D elettrica G 1”1/2 F

E Connessione per anodo di
H5 (C) magnesio G 1”1/4 F
H3 (G) H4 (K) (D) F Ingresso scambiatore inferiore
H2 (M) G 1”1/4 F
H1 (O) H1 (O) G Uscita scambiatore inferiore G
1”1/4 F
0 0
Solo su modelli 800- 1000 Ingresso scambiatore superiore
I G 1”1/4 F
K Flangia di ispezione
( I )(B)(C)(L) (A) (C) (E) Uscita scambiatore superiore G
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
(F)(C)(G)(M) (O) (K) (D) L 1”1/4 F
M Ingresso acqua sanitaria

O Scarico G 1" 1/4
BOLLY 2 XL WB + XL WB CLASSE A (COIBENTAZIONE RIGIDA)
®
Volume Peso De H R2 H1 H2 H3 H4 H5 H7
Modello lordo
[lt] [Kg] [mm]
200 189 65 550 1434 1540 65 215 285 325 405 475
300 291 83 650 1486 1620 65 241 311 381 431 596
500 498 134 750 1786 1940 65 266 346 411 466 671
800 789 303 900 2170 2350 100 340 420 485 540 780
1000 1038 368 1000 2230 2440 89 360 440 500 560 840
H9 H10 H11 H12 H13 H14 K M B A
Modello
[mm] Connessioni Gas F
200 520 570 690 1089 1200 1200 Øi120/Øe180 3/4" 3/4"
300 641 686 806 1090 1226 1226 Øi120/Øe180 1" 1" 1"1/4
500 716 761 881 1091 1476 1476 Øi120/Øe180 1" 1" 1"1/4
800 790 910 1030 1550 1800 1800 Øi170/Øe240 1" 1" 1"1/4
1000 905 970 1090 1585 1830 1830 Øi170/Øe240 1"1/4 1" 1"1/2
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
BOLLY 2 XL WC (COIBENTAZIONE MORBIDA)
®
Volume Peso Df H De R1 R2 H1 H2 H3 H4 H5 H7
Modello lordo
[lt] [Kg] [mm]
800 789 303 750 2170 950 2300 2370 100 340 420 485 540 780
1000 1038 368 850 2230 1050 2390 2460 89 360 440 500 560 840
H9 H10 H11 H12 H13 H14 K M B A
Modello
[mm] Connessioni Gas F
800 790 910 1030 1550 1800 1800 Øi170/Øe240 1" 1" 1"1/4
1000 905 970 1090 1585 1830 1830 Øi170/Øe240 1"1/4 1" 1"1/2
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

33
