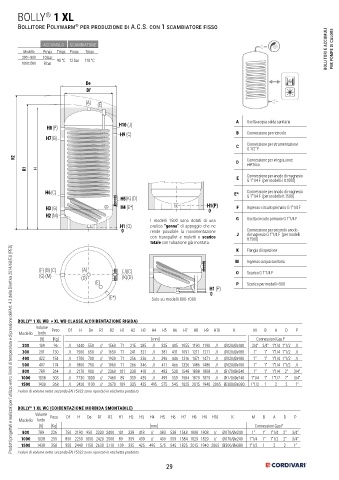

Page 29 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

BOLLY 1 XL
®
Bollitore Polywarm per produzione di A.C.S. con 1 scambiatore fisso
®

ACCUMULO SCAMBIATORE
Modello Pmax Tmax Pmax Tmax BOLLITORI E ACCUMULI PER POMPE DI CALORE
200 ÷ 800 10 bar 90 °C 12 bar 110 °C
1000,1500 8 bar

De
Df

(A) (E)

H10 (J) A Uscita acqua calda sanitaria
H8(F)
H9 (C) B Connessione per ricircolo
H7 (B)
C Connessione per strumentazione
G 1/2” F
R2 Connessione per integrazione
D elettrica
R1
E Connessione per anodo di magnesio
G 1”1/4 F (per modelli ≤ lt.1000)
H6 (C) E* Connessione per anodo di magnesio
H5 (K) (D) G 1”1/4 F (per modello lt.1500)
H3 (G) H4 (E*) H1(P) F Ingresso circuito primario G 1”1/4 F
0
H2 (M)
I modelli 1500 sono dotati di una G Uscita circuito primario G 1”1/4 F
H1 (O) pratica “gonna” di appoggio che ne
0 rende possibile la movimentazione Connessione per secondo anodo
con transpallet e muletti e scarico J di magnesio G 1”1/4 F (per modelli
lt.1500)
totale con tubazione già montata.
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
K Flangia di ispezione
M Ingresso acqua sanitaria
(F) (B) (C) (A) (J)(C) O Scarico G 1”1/4 F
(G) (M) (O) (K)(D)
(E) P Scarico per modelli >500
H1 (P)
0
(E*) Solo su modelli 800- 1000

BOLLY 1 XL WB + XL WB CLASSE A(COIBENTAZIONE RIGIDA)
®
Volume Peso Df H De R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 K M B A D P
Modello lordo
[lt] [Kg] [mm] Connessioni Gas F
200 189 96 // 1440 550 // 1560 71 215 285 // 325 405 1055 1190 1190 // Øi120/Øe180 3/4" 3/4" 1"1/4 1"1/2 //
300 291 130 // 1500 650 // 1650 71 241 321 // 381 431 1091 1211 1211 // Øi120/Øe180 1" 1" 1"1/4 1"1/2 //
400 422 154 // 1780 700 // 1930 71 256 336 // 396 446 1316 1471 1471 // Øi120/Øe180 1" 1" 1"1/4 1"1/2 //
500 497 174 // 1800 750 // 1960 71 266 346 // 411 466 1326 1486 1486 // Øi120/Øe180 1" 1" 1"1/4 1"1/2 //
800 789 264 // 2170 900 // 2360 101 338 418 // 483 538 1548 1808 1808 // Øi170/Øe240 1" 1" 1"1/4 2" 3/4"
1000 1038 303 // 2230 1000 // 2460 89 359 439 // 499 559 1584 1829 1829 // Øi170/Øe240 1"1/4 1" 1"1/2 2" 3/4"
1500 1438 368 // 2420 1100 // 2670 109 335 425 495 575 545 1825 2015 1940 2065 Øi300/Øe380 1"1/2 1 2 2 1"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

BOLLY 1 XL WC (COIBENTAZIONE MORBIDA SMONTABILE)
®
Volume
Modello lordo Peso Df H De R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 K M B A D P
[lt] [Kg] [mm] Connessioni Gas F
800 789 226 750 2190 950 2330 2400 101 338 418 // 483 538 1548 1808 1808 // Øi170/Øe240 1" 1" 1"1/4 2" 3/4"
1000 1038 255 850 2250 1050 2420 2500 89 359 439 // 499 559 1584 1829 1829 // Øi170/Øe240 1"1/4 1" 1"1/2 2" 3/4"
1500 1438 358 950 2440 1150 2630 2710 109 335 425 495 575 545 1825 2015 1940 2065 Øi300/Øe380 1"1/2 1 2 2 1"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
