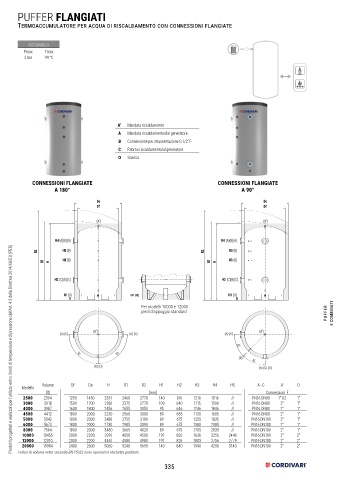

Page 335 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

PUFFER FLANGIATI
Termoaccumulatore per acqua di riscaldamento con connessioni flangiate

ACCUMULO
Pmax Tmax
3 bar 99 °C

A' Mandata riscaldamento
A Mandata riscaldamento/dal generatore.
B Connessione per strumentazione G 1/2” F
C Ritorno riscaldamento/al generatore.
O Scarico

CONNESSIONI FLANGIATE CONNESSIONI FLANGIATE
A 180° A 90°

De De
Df Df

(A’) (A’)

H4 (A)(B)(A) H4 (A)(B)(A)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
R2 H5 (B) R2 H5 (B)
H3 (B) H3 (B)
R1 H R1 H

H2 (C)(B)(C) H2 (C)(B)(C)

H1 (O) H1 (O) H1 (O)
0 0
Per modelli 10000 e 12000
piedi d’appoggio standard PUFFER E COMBINATI

(A’) (A’)
(A) (C) (A) (C) (A) (C)

90 90 45
(B)
45
(B) (O) (A) (C) (O)

Modello Volume Df De H R1 R2 H1 H2 H3 H4 H5 A - C A' O
[lt] [mm] Connessioni F
2500 2304 1250 1450 2351 2460 2770 140 616 1216 1816 // PN16 DN80 1"1/2 1"
3000 3018 1500 1700 2180 2375 2770 109 640 1115 1590 // PN16 DN80 2" 1"
4000 3987 1600 1800 2456 2655 3050 95 646 1246 1846 // PN16 DN80 2" 1"
4500 4412 1800 2000 2230 2560 3000 89 655 1130 1605 // PN16 DN80 2" 1"
5000 5042 1800 2000 2480 2755 3190 89 675 1255 1835 // PN16 DN100 2" 1"
6000 5673 1800 2000 2730 2985 3390 89 675 1380 2085 // PN16 DN100 2" 1"
8000 7564 1800 2000 3480 3665 4020 89 675 1705 2835 // PN16 DN100 2" 1"
10000 10455 2000 2200 3916 4050 4500 191 826 1636 3256 2446 PN16 DN100 2" 2"
12000 12010 2000 2200 4461 4580 4980 191 826 1803 3756 2779 PN16 DN100 2" 2"
20000 19984 2400 2600 5060 5240 5695 140 840 1990 4290 3140 PN16 DN100 2" 2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

335
