Page 331 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI
P. 331
Df
(A)
H12 (A) De
(B) (A)

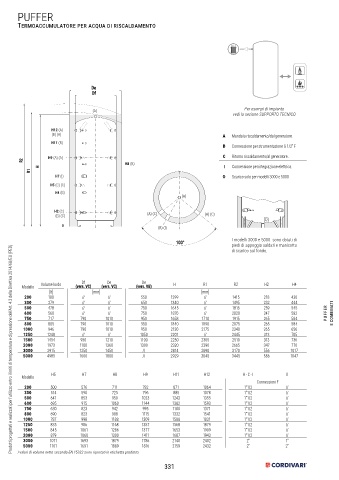

PUFFER H11 (B)
Termoaccumulatore per acqua di riscaldamento De H9 (A) (A)
Df R2 H8 (B)
R1 H
H7 (I)
(A)
H5 (C) (C)
H4 (B)
H12 (A)
(B) (A)
H11 (B) H2 (C)
De (B) (C)
Df
H9 (A) (A) 0
R2
H8 (B)
(A) H Per esempi di impianto
R1 vedi la sezione SUPPORTO TECNICO
H7 (I)
H5 (C) (C) (A)
H12 (A)
(B) (A) H4 (B) A Mandata riscaldamento/dal generatore.
H11 (B) (A) (C) (A) (C)
B Connessione per strumentazione G 1/2" F
H2 (C)
(B) (I)
H9 (A) (A) (B) (C) C Ritorno riscaldamento/al generatore.
R2
H8 (B) 0 I Connessione per integrazione elettrica.
R1 H 100°
H7 (I) O Scarico solo per modelli 3000 e 5000
H5 (C) (C)
H4 (B)
(A)
H2 (C) (A) (C)
(B) (C) (A) (C)
(O)
0 (B) (I)
100° I modelli 3000 e 5000 sono dotati di
piedi di appoggio saldati e manicotto
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
di scarico sul fondo.
(A)
(A) (C) (A) (C)
Volume lordo Df De De H R1 R2 H2 H4
(vers. VC)
Modello (B) (I) (vers. VC) (vers. VB) (O)
[lt] [mm] [mm]
200 180 // // 550 1299 // 1415 218 430
300 279 // 100° // 650 1340 // 1495 232 444
500 478 // // 750 1645 // 1815 259 545
600 560 // // 750 1870 // 2020 247 582 PUFFER E COMBINATI
750 717 790 1010 950 1658 1710 1915 265 584
800 805 790 1010 950 1840 1890 2075 265 584
1000 946 790 1010 950 2130 2175 2340 265 656
1250 1248 // // 1050 2201 // 2445 313 705
1500 1454 950 1210 1100 2250 2305 2510 313 736
2000 1973 1100 1360 1300 2320 2390 2665 347 770
3000 2915 1250 (O) 1450 // 2814 2890 3170 556 1017
5000 4985 1600 1800 // 2929 3045 3445 586 1047
H5 H7 H8 H9 H11 H12 A - C - I O
Modello
Connessioni F
200 500 576 711 782 871 1064 1"1/2 //
300 514 590 725 796 885 1078 1"1/2 //
500 641 853 950 1023 1243 1355 1"1/2 //
600 695 915 1060 1144 1382 1593 1"1/2 //
750 630 823 942 995 1180 1371 1"1/2 //
800 690 823 988 1115 1332 1541 1"1/2 //
1000 787 998 1188 1309 1588 1831 1"1/2 //
1250 835 986 1168 1357 1568 1879 1"1/2 //
1500 845 1061 1286 1377 1653 1909 1"1/2 //
2000 879 1060 1300 1411 1687 1943 1"1/2 //
3000 1071 1693 1879 1786 2140 2402 2" 1"
5000 1101 1691 1889 1816 2159 2432 2" 2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
331
