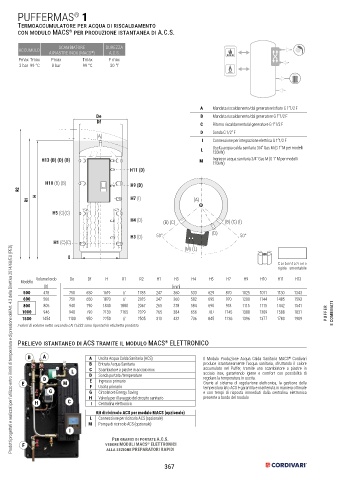

Page 367 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

PUFFERMAS 1
®
Termoaccumulatore per acqua di riscaldamento De
con modulo MACS per produzione istantanea di A.C.S. Df
®

SCAMBIATORE DUREZZA (A)
ACCUMULO
A PIASTRE INOX (MACS ) A.C.S.
®
Pmax Tmax Pmax Tmax F max
3 bar 99 °C 8 bar 99 °C 30 °f
H13 (B) (D) (B)
H11 (D)
H10 (B) (B) H9 (D)
R2
H7 (I)
R1 H A Mandata riscaldamento/dal generatore/sfiato G 1”1/2 F
De B Mandata riscaldamento/dal generatore G 1”1/2 F
Df H5 (C)(C) C Ritorno riscaldamento/al generatore G 1”1/2 F
H4 (D)
D Sonda G 1/2” F
(A)
I Connessione per integrazione elettrica G 1”1/2 F
H3 (D)
H1 (C)(C) L Uscita acqua calda sanitaria 3/4” Gas M (G 1” M per modelli
120kW)
H13 (B) (D) (B) M Ingresso acqua sanitaria 3/4” Gas M (G 1” M per modelli
0 120kW)
H11 (D)
H10 (B) (B) H9 (D)
R2
H7 (I) (A)
R1
H
H5 (C)(C)
H4 (D) (B) (C) (B) (C) (I)

H3 (D) 50° (D) 50°
H1 (C)(C)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
(M) (L)
0
Coibentazione
rigida smontabile
Volume lordo De Df H R1 R2 H1 H3 H4 H5 H7 H9 H10 H11 H13
Modello
[lt] [mm]
500 478 750 650 (A) 1619 // 1785 247 360 533 629 870 1025 1011 1130 1343
600 560 750 650 1870 // 2015 247 360 582 695 970 1200 1144 1485 1593
800 805 940 790 1840 1880 2067 265 378 584 690 918 1115 1115 1442 1541
1000 946 (B) (C) 790 2130 2165 2329 265 384 656 787 1145 1388 1309 1588 1831 PUFFER E COMBINATI
(B) (C) (I)
940
1500 1454 1100 950 2250 // 2505 313 432 736 845 1236 1396 1377 1783 1909
(D)
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto. 50°
50°
(M) (L)
Prelievo istantaneo di ACS tramite il modulo MACS ELETTRONICO
®
B A A Uscita Acqua Calda Sanitaria (ACS) Il Modulo Produzione Acqua Calda Sanitaria MACS Cordivari
®
B Entrata Acqua Sanitaria produce istantaneamente l’acqua sanitaria, sfruttando il calore
L C Scambiatore a piastre in acciaio inox accumulato nel Puffer, tramite uno scambiatore a piastre in
acciaio inox, garantendo igiene e comfort con possibilità di
D
Sonda portata /temperature
D E Ingresso primario regolare la temperatura in uscita.
E M F Uscita primario Grazie al sistema di regolazione elettronica, la gestione della
temperatura lato ACS è garantita e mantenuta in maniera ottimale
G G Circolatore Energy Saving e con tempi di risposta immediati dalla centralina elettronica
H Valvola per il lavaggio del circuito sanitario presente a bordo del modulo
H C I Centralina elettronica
Kit di ricircolo ACS per modulo MACS (opzionale)
L Connessione per ricircolo ACS (opzionale)
M Pompa di ricircolo ACS (opzionale)
I
Per grafici di portate A.C.S.
F vedere MODULI MACS ELETTRONICI
®
alla sezione PREPARATORI RAPIDI
