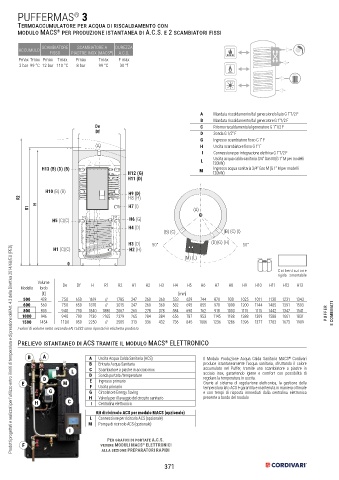

P. 371

PUFFERMAS  3
                           ®
       Termoaccumulatore per acqua di riscaldamento con
       modulo MACS  per produzione istantanea di A.C.S. e 2 scambiatori fissi
                     ®
                                                                      De
                SCAMBIATORE  SCAMBIATORE A   DUREZZA                  Df
        ACCUMULO
                  FISSO   PIASTRE INOX (MACS )  A.C.S.
                                        ®
        Pmax Tmax Pmax Tmax  Pmax   Tmax   F max                      (A)
        3 bar 99 °C 12 bar 110 °C  8 bar  99 °C  30 °f
                                                   H13 (B) (D) (B)
                                                                                  H12 (G)
                                                                                  H11 (D)

                                                     H10 (B) (B)                  H9 (D)
                                           R2                                     H8 (H)
                                                                       A     Mandata riscaldamento/dal generatore/sfiato G 1”1/2 F
                                                                                  H7 (I)
                                               R1  H                   B     Mandata riscaldamento/dal generatore G 1”1/2 F
                                  De                                   C     Ritorno riscaldamento/al generatore G 1”1/2 F
                                   Df                  H5 (C)(C)       D     Sonda G 1/2” F
                                                                                  H6 (G)
                                                                       G     Ingresso scambiatore fisso G 1” F
                                                                                  H4 (D)
                                   (A)                                 H     Uscita scambiatore fisso G 1” F
                                                                        I    Connessione per integrazione elettrica G 1”1/2 F
                                                                                  H3 (D)
                                                                                  H2 (H)
                                                       H1 (C)(C)        L    Uscita acqua calda sanitaria 3/4” Gas M (G 1” M per modelli
                                                                            120kW)
                H13 (B) (D) (B)                                        M     Ingresso acqua sanitaria 3/4” Gas M (G 1” M per modelli
                                              H12 (G)                       120kW)
                                              H11 (D)       0
                 H10 (B) (B)                  H9 (D)
        R2                                     H8 (H)
                                              H7 (I)
           R1                                                        (A)
              H
                   H5 (C)(C)                  H6 (G)
                                              H4 (D)
                                                           (B) (C)              (B) (C) (I)

                                              H3 (D)  50°                  (D)(G) (H)  50°
     Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
                    H1 (C)(C)                 H2 (H)
                                                                  (M) (L)
                         0
                                                                                                   Coibentazione
                                                                                                   rigida  smontabile
              Volume   De   Df   H    R1  R2   H1   H2   H3   H4   H5   H6  H7   H8   H9   H10  H11  H12  H13
        Modello  lordo
                [lt]                                            [mm]
                                 (A)
         500   478     750  650  1619  //  1785  247  260  360  533  629  744  870  930  1025  1011  1130  1231  1343
         600   560     750  650  1870  //  2015  247  260  360  582  695  855  970  1090  1200  1144  1485  1391  1593
         800   805     940  790  1840  1880  2067  265  278  378  584  690  762  918  1003  1115  1115  1442  1347  1541
         1000  946     940  790  2130  2165  2329 (B) (C) (I)   284  384  656  787  953  1145  1188  1388  1309  1588  1661  1831  PUFFER   E COMBINATI
                                               265
                       (B) (C)
         1500  1454   1100  950  2250  //  2505  313  336  432  736  845  1006  1236  1286  1396  1377  1783  1673  1909
       I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
                                        (D)(G) (H)
                   50°                             50°
       Prelievo istantaneo di ACS tramite il modulo MACS  ELETTRONICO
                                                           ®
                              (M) (L)
           B    A               A   Uscita Acqua Calda Sanitaria (ACS)  Il  Modulo  Produzione  Acqua  Calda  Sanitaria  MACS   Cordivari
                                                                                                      ®
                                B   Entrata Acqua Sanitaria             produce  istantaneamente  l’acqua  sanitaria,  sfruttando  il  calore
                          L     C   Scambiatore a piastre in acciaio inox  accumulato  nel  Puffer,  tramite  uno  scambiatore  a  piastre  in
                                                                        acciaio  inox,  garantendo  igiene  e  comfort  con  possibilità  di
                                    Sonda portata /temperature
                                D
                D                E  Ingresso primario                   regolare la temperatura in uscita.
         E             M         F  Uscita primario                     Grazie  al  sistema  di  regolazione  elettronica,  la  gestione  della
                                                                        temperatura lato ACS è garantita e mantenuta in maniera ottimale
                  G             G   Circolatore Energy Saving           e con tempi di risposta immediati dalla centralina elettronica
                                H   Valvola per il lavaggio del circuito sanitario  presente a bordo del modulo
             H           C       I  Centralina elettronica
                                   Kit di ricircolo ACS per modulo MACS (opzionale)
                                 L  Connessione per ricircolo ACS (opzionale)
                                M   Pompa di ricircolo ACS (opzionale)
                         I
                                       Per grafici di portate A.C.S.
         F                           vedere MODULI MACS  ELETTRONICI
                                                   ®
                                     alla sezione PREPARATORI RAPIDI
