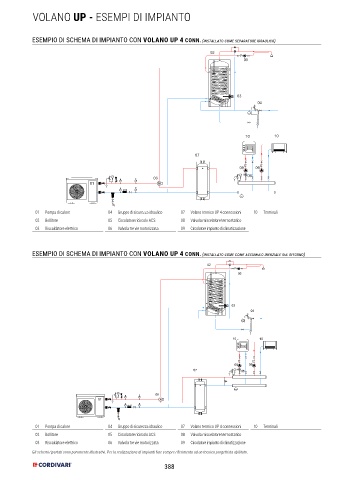

VOLANO UP - ESEMPI DI IMPIANTO

ESEMPIO DI SCHEMA DI IMPIANTO CON VOLANO UP 4 CONN. (installato come separatore idraulico)
E
02
05

03
04

10 10

07

09 09
08
06
01

01 Pompa di calore 04 Gruppo di sicurezza idraulico 07 Volano termico UP 4 connessioni 10 Terminali
02 Bollitore 05 Circolatore ricircolo ACS 08 Valvola miscelatore termostatico
03 Riscaldatore elettrico 06 Valvola tre vie motorizzata 09 Circolatore impianto di climatizzazione

ESEMPIO DI SCHEMA DI IMPIANTO CON VOLANO UP 4 CONN. (installato come come accumulo inerziale sul ritorno)
E
02
05

03
04

10 10

09 09
07 08

06
01

01 Pompa di calore 04 Gruppo di sicurezza idraulico 07 Volano termico UP 4 connessioni 10 Terminali
02 Bollitore 05 Circolatore ricircolo ACS 08 Valvola miscelatore termostatico
03 Riscaldatore elettrico 06 Valvola tre vie motorizzata 09 Circolatore impianto di climatizzazione
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
