P. 393

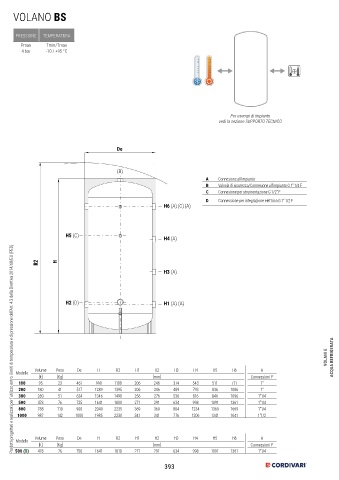

VOLANO BS
PRESSIONE TEMPERATURA
Pmax Tmin/Tmax
4 bar -10 / +95 °C
Per esempi di impianto
vedi la sezione SUPPORTO TECNICO
De
(B)
A Connesione all'impianto
B Valvola di sicurezza/Connesione all’impianto G 1” 1/4 F
C Connesione per strumentazione G 1/2” F
D Connessione per integrazione elettrica G 1” 1/2 F
H6 (A) (C) (A)
H5 (C)
H4 (A)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
R2 H
H3 (A)
H2 (D) H1 (A) (A)
VOLANI E ACQUA REFRIGERATA
Volume Peso De H R2 H1 H2 H3 H4 H5 H6 A
Modello
[lt] [Kg] [mm] Connessioni F
100 95 23 461 990 1100 206 246 374 543 511 711 1"
200 180 41 517 1289 1395 206 246 489 793 836 1086 1"
300 280 51 624 1346 1490 256 276 536 816 846 1096 1"1/4
500 478 76 725 1641 1800 271 291 634 998 1091 1361 1"1/4
800 788 110 900 2040 2235 369 369 804 1234 1369 1669 1"1/4
1000 987 142 1000 1985 2230 341 341 776 1206 1341 1641 1"1/2
Volume Peso De H R2 H1 H2 H3 H4 H5 H6 A
Modello
[lt] [Kg] [mm] Connessioni F
500 (B) 478 76 750 1641 1810 271 291 634 998 1091 1361 1”1/4
