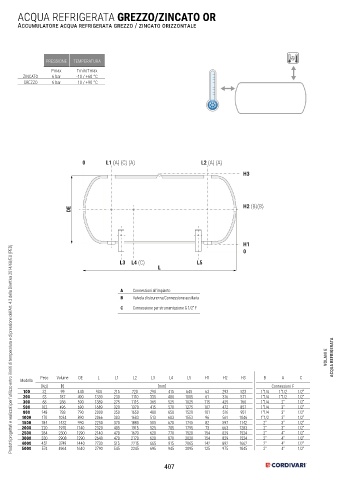

Page 407 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

ACQUA REFRIGERATA GREZZO/ZINCATO OR
Accumulatore acqua refrigerata grezzo / zincato orizzontale

PRESSIONE TEMPERATURA
Pmax Tmin/Tmax
ZINCATO 6 bar -10 / +60 °C
GREZZO 6 bar -10 / +90 °C

0 L1 (A) (C) (A) L2 (A) (A)
H3

H2 (B)(B)
DE

H1
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
0
3 L L4 (C) 5 L
L

A Connessioni all’impianto
B Valvola di sicurezza/Connessione ausiliaria
C Connessione per strumentazione G 1/2” F

VOLANI E ACQUA REFRIGERATA

Peso Volume DE L L1 L2 L3 L4 L5 H1 H2 H3 B A C
Modello
[Kg] [lt] [mm] Connessioni F
100 32 99 440 934 215 720 290 415 645 63 293 523 1"1/4 1"1/2 1/2"
200 53 187 490 1339 230 1110 335 480 1005 61 316 571 1"1/4 1"1/2 1/2"
300 68 288 590 1389 275 1115 365 525 1025 115 425 760 1"1/4 2" 1/2"
500 102 496 690 1689 320 1370 415 570 1275 107 472 857 1"1/4 3" 1/2"
800 148 788 790 2000 350 1650 480 650 1520 101 516 951 1"1/4 3" 1/2"
1000 170 1034 890 2066 383 1683 513 683 1553 96 561 1046 1"1/2 3" 1/2"
1500 184 1432 990 2250 370 1880 505 670 1745 82 597 1142 2" 3" 1/2"
2000 220 1970 1140 2320 405 1915 525 705 1795 73 663 1283 2" 3" 1/2"
2500 284 2300 1290 2140 470 1670 620 770 1520 154 829 1524 2" 4" 1/2"
3000 330 2908 1290 2640 470 2170 620 870 2020 154 829 1524 2" 4" 1/2"
4000 452 3749 1440 2730 515 2215 665 915 2065 142 892 1662 2" 4" 1/2"
5000 574 4964 1640 2790 545 2245 695 945 2095 125 975 1845 2" 4" 1/2"

407
