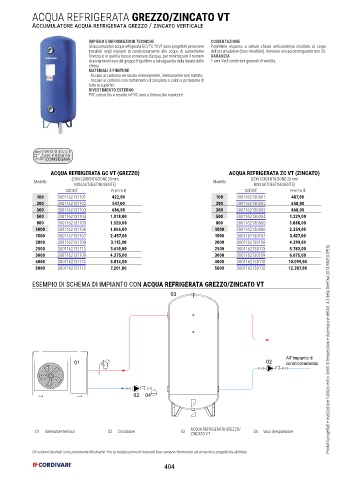

Page 404 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

ACQUA REFRIGERATA GREZZO/ZINCATO VT
Accumulatore acqua refrigerata grezzo / zincato verticale

IMPIEGO E INFORMAZIONI TECNICHE COIBENTAZIONE
Gli accumulatori acqua refrigerata GC /ZC 20 VT sono progettati per essere Polietilene espanso a cellule chiuse anticondensa incollato al corpo
installati negli impianti di condizionamento allo scopo di aumentarne dell’accumulatore (non rimovibile). Versione non autoestinguente mm 20.
l’inerzia e, in quelli a basso contenuto d’acqua, per minimizzare il numero GARANZIA
di avviamenti orari del gruppo frigorifero a salvaguardia della durata dello 2 anni Vedi condizioni generali di vendita.
stesso.
MATERIALI E FINITURE
- Acciaio al carbonio verniciato esternamente, internamente non trattato.
- Acciaio al carbonio con trattamento di zincatura a caldo a protezione di
tutte le superfici.
RIVESTIMENTO ESTERNO
PVC colore blu e rosette in PVC nero a finitura dei manicotti.

MODELLI
IN PR ONT A
CONSEGNA
ACQUA REFRIGERATA GC VT (GREZZO) ACQUA REFRIGERATA ZC VT (ZINCATO)
(CON COIBENTAZIONE 20 mm (CON COIBENTAZIONE 20 mm
Modello Modello
NON AUTOESTINGUENTE) NON AUTOESTINGUENTE)
CODICE Prezzo € CODICE Prezzo €
100 3001162131101 422,00 100 3001162130001 487,00
200 3001162131102 547,00 200 3001162130002 658,00
300 3001162131103 686,00 300 3001162130003 868,00
500 3001162131104 1.018,00 500 3001162130004 1.229,00
800 3001162131105 1.520,00 800 3001162130005 1.888,00
1000 3001162131106 1.866,00 1000 3001162130006 2.259,00
1500 3001162131107 2.457,00 1500 3001162130107 3.427,00
2000 3001162131108 3.115,00 2000 3001162130108 4.299,00
2500 3001162131113 3.610,00 2500 3001162130113 5.783,00
3000 3001162131109 4.275,00 3000 3001162130109 6.075,00
4000 3001162131110 5.814,00 4000 3001162130110 10.099,00
5000 3001162131112 7.201,00 5000 3001162130112 12.207,00

ESEMPIO DI SCHEMA DI IMPIANTO CON ACQUA REFRIGERATA GREZZO/ZINCATO VT

03

All' impianto di Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
01 02 condizionamento

02 04

01 Generatore termico 02 Circolatore 03 ACQUA REFRIGERATA GREZZO/ 04 Vaso di espansione
ZINCATO VT

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.

404
