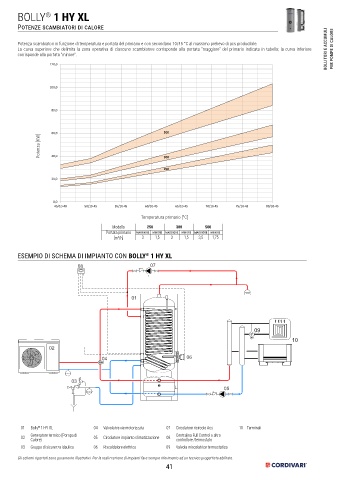

BOLLY 1 HY XL
®
Potenze scambiatori di calore

Potenza scambiatori in funzione di temperatura e portata del primario e con secondario 10/45 °C al massimo prelievo di acs producibile.
La curva superiore che delimita la zona operativa di ciascuno scambiatore corrisponde alla portata “maggiore” del primario indicata in tabella; la curva inferiore BOLLITORI E ACCUMULI PER POMPE DI CALORE
corrisponde alla portata “minore”.

120,0

100,0

80,0

60,0 500
Potenza [KW] 40,0 300

250

20,0

0,0
45/10-40 50/10-45 55/10-45 60/10-45 65/10-45 70/10-45 75/10-45 80/10-45
Temperatura primario [°C]
Modello 250 300 500
Portata primario maggiore minore maggiore minore maggiore minore
[m /h] 3 1,5 3 1,5 3,5 1,75
3

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 1 HY XL
®
08 07

01

09
10
M
02
04 06
E

03
05

01 Bolly 1 HY XL 04 Valvola tre vie motorizzata 07 Circolatore ricircolo Acs 10 Terminali
®
02 Generatore termico (Pompa di 05 Circolatore impianto climatizzazione 08 Centralina Full Control o altro
controllore /termostato
Calore)
03 Gruppo di sicurezza idaulico 06 Riscaldatore elettrico 09 Valvola miscelatrice termostatica
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
