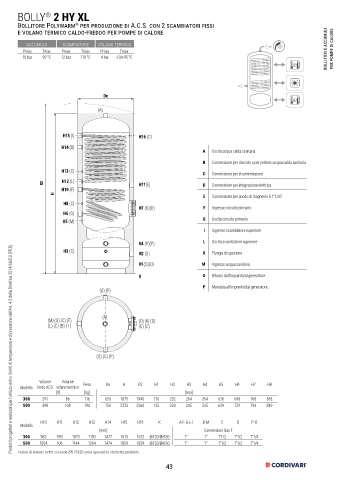

BOLLY 2 HY XL
®
Bollitore Polywarm per produzione di A.C.S. con 2 scambiatori fissi
®
e volano termico caldo-freddo per pompe di calore

ACCUMULO SCAMBIATORE VOLANO TERMICO
Pmax Tmax Pmax Tmax Pmax Tmax BOLLITORI E ACCUMULI PER POMPE DI CALORE
10 bar 95 °C 12 bar 110 °C 4 bar -10/+95 °C

De

(A)

H15 (I) H16 (C)

H14 (B)
A Uscita acqua calda sanitaria
B Connessione per ricircolo o per prelievo acqua calda sanitaria
H13 (C) C Connessione per strumentazione
H12 (L)
R2 H11(E) D Connessione per integrazione elettrica
H10 (F)
H
E Connessione per anodo di magnesio G 1”1/4 F
H8 (C)
H7 (K)(D) F Ingresso circuito primario
H6 (G)
H5 (M) G Uscita circuito primario
I Ingresso scambiatore superiore

H4 (P)(P) L Uscita scambiatore superiore
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H3 (C)
H2 (D) K Flangia di ispezione
H1(O)(O) M Ingresso acqua sanitaria

0 O Ritorno dall'impianto/al generatore.
P Mandata all'impianto/dal generatore.
(O) (P)

(A)
(M) (G) (C) (F) (D) (K) (D)
(L) (C) (B) ( I ) (E) (C)

(O) (C) (P)

Volume Volume Peso De H R2 H1 H2 H3 H4 H5 H6 H7 H8
Modello lordo ACS volano termico
[lt] [kg] [mm]
300 291 86 116 650 1875 1990 110 232 264 354 618 698 768 818
500 498 108 194 750 2225 2360 125 230 245 335 639 729 794 849

H10 H11 H12 H13 H14 H15 H16 K A-F-G-L-I B-M C D P-O
Modello
[mm] Connessioni Gas F
300 983 993 1073 1193 1477 1613 1613 Øi120/Øe180 1" 1" 1"1/2 1"1/2 1"1/4
500 1054 106 1144 1264 1474 1859 1859 Øi120/Øe180 1" 1" 1"1/2 1"1/2 1"1/4
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
