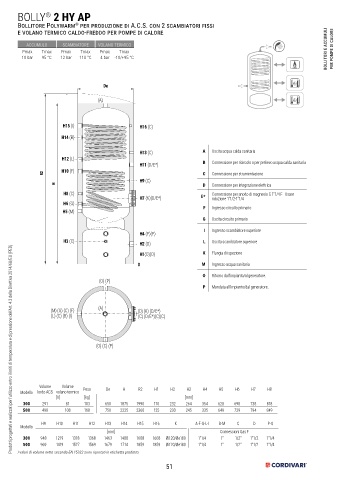

BOLLY 2 HY AP
®
Bollitore Polywarm per produzione di A.C.S. con 2 scambiatori fissi
®
e volano termico caldo-freddo per pompe di calore

ACCUMULO SCAMBIATORE VOLANO TERMICO
Pmax Tmax Pmax Tmax Pmax Tmax BOLLITORI E ACCUMULI PER POMPE DI CALORE
10 bar 95 °C 12 bar 110 °C 4 bar -10/+95 °C

De

(A)

H15 (I) H16 (C)
H14 (B)

H13 (C) A Uscita acqua calda sanitaria
H12 (L)
H11 (D/E*) B Connessione per ricircolo o per prelievo acqua calda sanitaria
H10 (F)
R2 C Connessione per strumentazione
H9 (C)
H D Connessione per integrazione elettrica
H8 (C) Connessione per anodo di magnesio G 1”1/4 F - Usare
H7 (K)(D/E*) E* riduzione 1”1/2-1”1/4
H6 (G)
H5 (M) F Ingresso circuito primario
G Uscita circuito primario

I Ingresso scambiatore superiore
H4 (P)(P)
H3 (C) H2 (D) L Uscita scambiatore superiore
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1(O)(O) K Flangia di ispezione
0 M Ingresso acqua sanitaria

O Ritorno dall'impianto/al generatore.
(O) (P)
P Mandata all'impianto/dal generatore.

(M) (G) (C) (F) (A) (D) (K) (D/E*)
(L) (C) (B) (I) (C) (D/E*)(C)(C)

(O) (C) (P)

Volume Volume
Modello lordo ACS volano termico Peso De H R2 H1 H2 H3 H4 H5 H6 H7 H8
[lt] [kg] [mm]
300 291 81 103 650 1875 1990 110 232 264 354 628 698 738 818
500 498 108 168 750 2225 2360 125 230 245 335 649 729 794 849

H9 H10 H11 H12 H13 H14 H15 H16 K A-F-G-L-I B-M C D P-O
Modello
[mm] Connessioni Gas F
300 948 1219 1318 1368 1463 1488 1608 1608 Øi120/Øe180 1"1/4 1" 1/2" 1"1/2 1"1/4
500 969 1419 1527 1569 1679 1714 1859 1859 Øi120/Øe180 1"1/4 1" 1/2" 1"1/2 1"1/4
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
