ACQUAMAS 1
®
SCHEMI

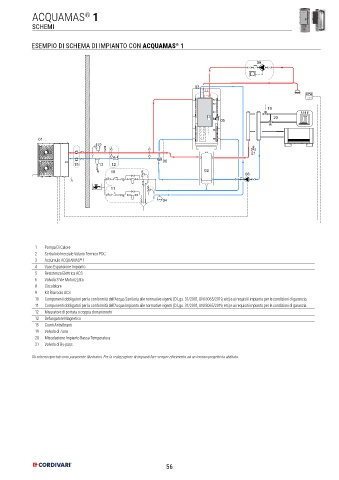

ESEMPIO DI SCHEMA DI IMPIANTO CON ACQUAMAS 1
®
09
03
19
E
20
05
M
01
P T
21
P T
06
E
15 13 12
10 02
08
11
04
1 Pompa Di Calore
2 Serbatoio Inerziale Volano Termico PDC
3 Accumulo ACQUAMAS 1
®
4 Vaso Espansione Impianto
5 Resistenza Elettrica ACS
6 Valvola 3 Vie Motorizzata
8 Circolatore
9 Kit Ricircolo ACS
10 Componenti obbligatori per la conformità dell'Acqua Sanitaria alle normative vigenti (D.Lgs. 31/2001, UNI 8065/2019, etc) e ai requisiti impianto per le condizioni di garanzia.
11 Componenti obbligatori per la conformità dell'Acqua Impianto alle normative vigenti (D.Lgs. 31/2001, UNI 8065/2019, etc) e ai requisiti impianto per le condizioni di garanzia.
12 Misuratore di portata o coppia di manometri
13 Defangatore Magnetico
15 Giunti Antivibranti
19 Valvola di Zona
20 Miscelazione Impianto Bassa Temperatura
21 Valvola di By-pass
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
