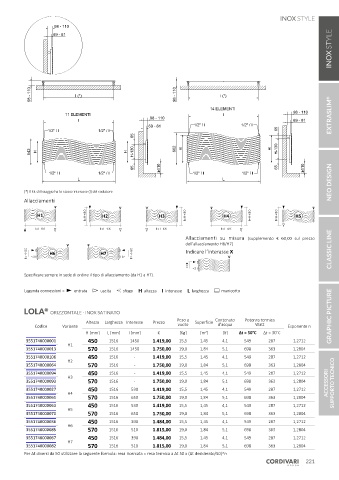

Page 221 - CORDIVARI - LISTINO DESIGN 2023
P. 221

98 - 110
                    69 - 81










            98 - 110
         SEZIONE A0-A0     I (*)                               98 - 110       I (*)

                                                                           14 ELEMENTI
                        11 ELEMENTI                                            I                        98 - 110     EXTRASLIM ®
                            I                         98 - 110                                          69 - 81
                                                     69 - 81         1/2" / I         1/2" / I
                  1/2" / I          1/2" / I                                                      65
                                                65

            542  H                            H  H-130         662  H                           H  H-130


                                                65       110                                      65        110
                  1/2" / I          1/2" / I                         1/2" / I         1/2" / I
                            L                                                  L                                     NEO DESIGN
          (*) Il kit di fissaggio ha lo stesso interasse (I) del radiatore
         Allacciamenti

                               I=H+80  H2                H3       I=H+80        H4       I=H+80   I=H+80  H5
              H1

             I=L-66                 I=L-66              I=L-66                 I=L-66
                                                                  Allacciamenti su misura  (supplemento  €  60,00  sul  prezzo
                                                                  dell’allacciamento H6/H7)
          I=H-60  H6                H7         I=H-60             Indicare l’interasse X                             CLASSIC LINE


                                                                   I=X
          Specificare sempre in sede di ordine il tipo di allacciamento (da H1 a H7).

          Legenda connessioni =  entrata  uscita  sfogo H  altezza I  interasse L  larghezza  manicotto


                 ®
         LOLA  ORIZZONTALE - INOX SATINATO                                                                           GRAPHIC PICTURE
                               Altezza  Larghezza Interasse  Prezzo  Peso a   Superficie  Contenuto   Potenza termica
             Codice    Variante                                vuoto          d'acqua      Watt       Esponente n
                               H [mm]  L [mm]  I [mm]   €       [Kg]   [m ]    [lt]  Δt = 50°C   Δt = 30°C
                                                                         2
          3551740000001         450    1516    1450    1.419,00  15,5  1,45    4,1     549     287      1,2712
                         H1
          3551740000013         570    1516    1450    1.750,00  19,0  1,84    5,1     698     363      1,2804
          3551740000106         450    1516     -      1.419,00  15,5  1,45    4,1     549     287      1,2712
                         H2
          3551740000064         570    1516     -      1.750,00  19,0  1,84    5,1     698     363      1,2804
          3551740000094         450    1516     -      1.419,00  15,5  1,45    4,1     549     287      1,2712
                         H3
          3551740000093         570    1516     -      1.750,00  19,0  1,84    5,1     698     363      1,2804      ACCESSORI  SUPPORTO TECNICO
          3551740000027         450    1516    530     1.419,00  15,5  1,45    4,1     549     287      1,2712
                         H4
          3551740000061         570    1516    650     1.750,00  19,0  1,84    5,1     698     363      1,2804
          3551740000063         450    1516    530     1.419,00  15,5  1,45    4,1     549     287      1,2712
                         H5
          3551740000070         570    1516    650     1.750,00  19,0  1,84    5,1     698     363      1,2804
          3551740000036         450    1516    390     1.484,00  15,5  1,45    4,1     549     287      1,2712
                         H6
          3551740000085         570    1516    510     1.815,00  19,0  1,84    5,1     698     363      1,2804
          3551740000067         450    1516    390     1.484,00  15,5  1,45    4,1     549     287      1,2712
                         H7
          3551740000082         570    1516    510     1.815,00  19,0  1,84    5,1     698     363      1,2804
          Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
                                                                                                            221
