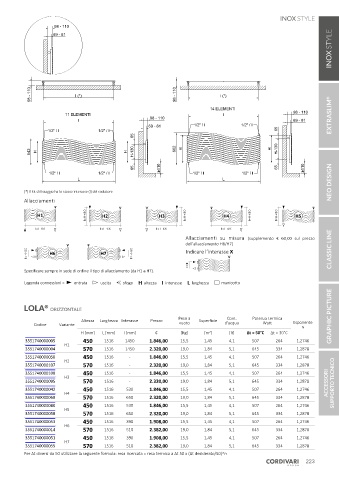

Page 223 - CORDIVARI - LISTINO DESIGN 2023
P. 223
98 - 110
69 - 81
98 - 110
SEZIONE A0-A0 I (*) 98 - 110 I (*)
14 ELEMENTI
11 ELEMENTI I 98 - 110 EXTRASLIM ®
I 98 - 110 69 - 81
69 - 81 1/2" / I 1/2" / I
1/2" / I 1/2" / I 65
65
542 H H H-130 662 H H H-130
65 110 65 110
1/2" / I 1/2" / I 1/2" / I 1/2" / I
L L NEO DESIGN
(*) Il kit di fissaggio ha lo stesso interasse (I) del radiatore
Allacciamenti
I=H+80 H2 H3 I=H+80 H4 I=H+80 I=H+80 H5
H1
I=L-66 I=L-66 I=L-66 I=L-66
Allacciamenti su misura (supplemento € 60,00 sul prezzo
dell’allacciamento H6/H7)
I=H-60 H6 H7 I=H-60 Indicare l’interasse X CLASSIC LINE
I=X
Specificare sempre in sede di ordine il tipo di allacciamento (da H1 a H7).
Legenda connessioni = entrata uscita sfogo H altezza I interasse L larghezza manicotto
®
LOLA ORIZZONTALE
Altezza Larghezza Interasse Prezzo Peso a Superficie Cont. Potenza termica Esponente GRAPHIC PICTURE
Codice Variante vuoto d'acqua Watt n
H [mm] L [mm] I [mm] € [Kg] [m ] 2 [lt] Δt = 50°C Δt = 30°C
3551740000005 450 1516 1450 1.846,00 15,5 1,45 4,1 507 264 1,2746
H1
3551740000004 570 1516 1450 2.320,00 19,0 1,84 5,1 645 334 1,2878
3551740000050 450 1516 - 1.846,00 15,5 1,45 4,1 507 264 1,2746
H2
3551740000107 570 1516 - 2.320,00 19,0 1,84 5,1 645 334 1,2878
3551740000108 450 1516 - 1.846,00 15,5 1,45 4,1 507 264 1,2746
H3
3551740000095 570 1516 - 2.320,00 19,0 1,84 5,1 645 334 1,2878 ACCESSORI SUPPORTO TECNICO
3551740000042 450 1516 530 1.846,00 15,5 1,45 4,1 507 264 1,2746
H4
3551740000068 570 1516 650 2.320,00 19,0 1,84 5,1 645 334 1,2878
3551740000080 450 1516 530 1.846,00 15,5 1,45 4,1 507 264 1,2746
H5
3551740000058 570 1516 650 2.320,00 19,0 1,84 5,1 645 334 1,2878
3551740000053 450 1516 390 1.908,00 15,5 1,45 4,1 507 264 1,2746
H6
3551740000014 570 1516 510 2.382,00 19,0 1,84 5,1 645 334 1,2878
3551740000051 450 1516 390 1.908,00 15,5 1,45 4,1 507 264 1,2746
H7
3551740000055 570 1516 510 2.382,00 19,0 1,84 5,1 645 334 1,2878
Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
