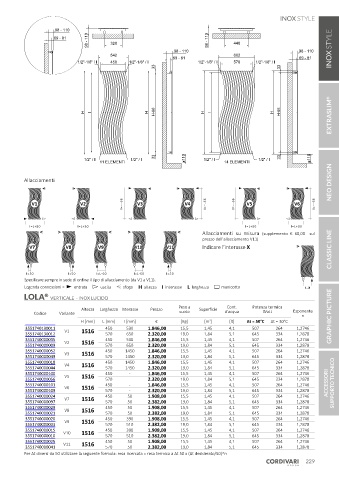

Page 229 - CORDIVARI - LISTINO DESIGN 2023
P. 229

98 - 110
                                98 - 110  320                             98 - 110  440
                    69 - 81

                                                              98 - 110                                    98 - 110
                                        542                                        662
                                                              69 - 81                                     69 - 81
                            1/2"-1/8" / I    450  1/2"-1/8" / I        1/2"-1/8" / I    570  1/2"-1/8" / I
                                                       33                                          33




                                                                                                                     EXTRASLIM ®

                               H  I                  H  H-66             H  I                    H  H-66




           SEZIONE A-A


                               1/2" / I        1/2" / I    33     110    1/2" / I           1/2" / I    33    110
                                    11 ELEMENTI                                 14 ELEMENTI
                                                                                                                     NEO DESIGN
        65
         Allacciamenti



                                            I=H-66                       I=H-66    I=H-66                       I=H-66
            V1               V2                  V3               V4                    V5              V6


           I=L+80           I=L+80                                                     I=L+80          I=L+80
                                                                                                                     CLASSIC LINE
                                                                        Allacciamenti  su misura  (supplemento  €  60,00    sul
                                                                        prezzo dell’allacciamento V11)
           V7           V8         V9           V10        V11          Indicare l’interasse X





          I=50           I=50      I=L-60       I=L-60     I=50
          Specificare sempre in sede di ordine il tipo di allacciamento (da V1 a V11).
          Legenda connessioni =  entrata  uscita  sfogo H  altezza I  interasse L  larghezza  manicotto     I=X
                 ®
          LOLA  VERTICALE  - INOX LUCIDO
                              Altezza  Larghezza Interasse  Prezzo  Peso a  Superficie  Cont.  Potenza termica  Esponente
             Codice   Variante                                  vuoto           d'acqua      Watt          n         GRAPHIC PICTURE
                             H [mm]  L [mm]  I [mm]     €        [Kg]    [m ] 2   [lt]  Δt = 50°C   Δt = 30°C
          3551740130011       1516    450    530     1.846,00   15,5     1,45    4,1      507     264    1,2746
          3551740130012  V1           570    650     2.320,00   19,0     1,84    5,1      645     334    1,2878
          3551740000035  V2   1516    450    530     1.846,00   15,5     1,45    4,1      507     264    1,2746
          3551740000009               570    650     2.320,00   19,0     1,84    5,1      645     334    1,2878
          3551740000052  V3   1516    450    1450    1.846,00   15,5     1,45    4,1      507     264    1,2746
          3551740000049               570    1450    2.320,00   19,0     1,84    5,1      645     334    1,2878
          3551740000018  V4   1516    450    1450    1.846,00   15,5     1,45    4,1      507     264    1,2746
          3551740000044               570    1450    2.320,00   19,0     1,84    5,1      645     334    1,2878
          3551740000100       1516    450     -      1.846,00   15,5     1,45    4,1      507     264    1,2746
          3551740000056  V5           570     -      2.320,00   19,0     1,84    5,1      645     334    1,2878
          3551740000101       1516    450     -      1.846,00   15,5     1,45    4,1      507     264    1,2746     ACCESSORI  SUPPORTO TECNICO
          3551740000109  V6           570     -      2.320,00   19,0     1,84    5,1      645     334    1,2878
          3551740000024       1516    450     50     1.908,00   15,5     1,45    4,1      507     264    1,2746
          3551740000097  V7           570     50     2.382,00   19,0     1,84    5,1      645     334    1,2878
          3551740000029       1516    450     50     1.908,00   15,5     1,45    4,1      507     264    1,2746
          3551740000021  V8           570     50     2.382,00   19,0     1,84    5,1      645     334    1,2878
          3551740000020  V9   1516    450    390     1.908,00   15,5     1,45    4,1      507     264    1,2746
          3551740000033               570    510     2.382,00   19,0     1,84    5,1      645     334    1,2878
          3551740000015  V10  1516    450    390     1.908,00   15,5     1,45    4,1      507     264    1,2746
          3551740000010               570    510     2.382,00   19,0     1,84    5,1      645     334    1,2878
          3551740000025       1516    450     50     1.908,00   15,5     1,45    4,1      507     264    1,2746
          3551740000041  V11          570     50     2.382,00   19,0     1,84    5,1      645     334    1,2878
          Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
                                                                                                            229
