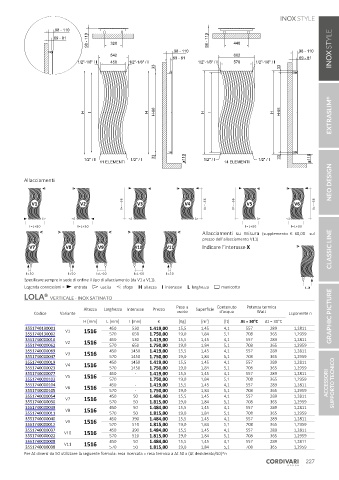

Page 227 - CORDIVARI - LISTINO DESIGN 2023
P. 227

98 - 110
                                98 - 110  320                             98 - 110  440
                    69 - 81

                                                              98 - 110                                    98 - 110
                                        542                                        662
                                                              69 - 81                                     69 - 81
                            1/2"-1/8" / I    450  1/2"-1/8" / I        1/2"-1/8" / I    570  1/2"-1/8" / I
                                                       33                                          33




                                                                                                                     EXTRASLIM ®

                               H  I                  H  H-66             H  I                    H  H-66




           SEZIONE A-A


                               1/2" / I        1/2" / I    33     110    1/2" / I           1/2" / I    33    110
                                    11 ELEMENTI                                 14 ELEMENTI
                                                                                                                     NEO DESIGN
        65
         Allacciamenti



                                            I=H-66                       I=H-66    I=H-66                       I=H-66
            V1               V2                  V3               V4                    V5              V6


           I=L+80           I=L+80                                                     I=L+80          I=L+80
                                                                                                                     CLASSIC LINE
                                                                        Allacciamenti  su misura  (supplemento  €  60,00    sul
                                                                        prezzo dell’allacciamento V11)
           V7           V8         V9           V10        V11          Indicare l’interasse X





          I=50           I=50      I=L-60       I=L-60     I=50
          Specificare sempre in sede di ordine il tipo di allacciamento (da V1 a V11).
          Legenda connessioni =  entrata  uscita  sfogo H  altezza I  interasse L  larghezza  manicotto     I=X
                 ®
          LOLA  VERTICALE - INOX SATINATO
                              Altezza  Larghezza  Interasse  Prezzo  Peso a   Superficie  Contenuto   Potenza termica
             Codice   Variante                                 vuoto          d'acqua      Watt       Esponente n    GRAPHIC PICTURE
                              H [mm]  L [mm]  I [mm]    €       [Kg]    [m ]    [lt]  Δt = 50°C   Δt = 30°C
                                                                         2
          3551740130001        1516    450     530    1.419,00  15,5    1,45    4,1    557      289     1,2811
          3551740130002  V1            570     650    1.750,00  19,0    1,84    5,1    708      365     1,2959
          3551740000016  V2    1516    450     530    1.419,00  15,5    1,45    4,1    557      289     1,2811
          3551740000062                570     650    1.750,00  19,0    1,84    5,1    708      365     1,2959
          3551740000069  V3    1516    450     1450   1.419,00  15,5    1,45    4,1    557      289     1,2811
          3551740000047                570     1450   1.750,00  19,0    1,84    5,1    708      365     1,2959
          3551740000019  V4    1516    450     1450   1.419,00  15,5    1,45    4,1    557      289     1,2811
          3551740000023                570     1450   1.750,00  19,0    1,84    5,1    708      365     1,2959
          3551740000077        1516    450      -     1.419,00  15,5    1,45    4,1    557      289     1,2811
          3551740000103  V5            570      -     1.750,00  19,0    1,84    5,1    708      365     1,2959
          3551740000104        1516    450      -     1.419,00  15,5    1,45    4,1    557      289     1,2811      ACCESSORI  SUPPORTO TECNICO
          3551740000105  V6            570      -     1.750,00  19,0    1,84    5,1    708      365     1,2959
          3551740000054        1516    450      50    1.484,00  15,5    1,45    4,1    557      289     1,2811
          3551740000030  V7            570      50    1.815,00  19,0    1,84    5,1    708      365     1,2959
          3551740000039        1516    450      50    1.484,00  15,5    1,45    4,1    557      289     1,2811
          3551740000011  V8            570      50    1.815,00  19,0    1,84    5,1    708      365     1,2959
          3551740000040  V9    1516    450     390    1.484,00  15,5    1,45    4,1    557      289     1,2811
          3551740000012                570     510    1.815,00  19,0    1,84    5,1    708      365     1,2959
          3551740000037  V10   1516    450     390    1.484,00  15,5    1,45    4,1    557      289     1,2811
          3551740000022                570     510    1.815,00  19,0    1,84    5,1    708      365     1,2959
          3551740000008        1516    450      50    1.484,00  15,5    1,45    4,1    557      289     1,2811
          3551740000038  V11           570      50    1.815,00  19,0    1,84    5,1    708      365     1,2959
          Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
                                                                                                            227
