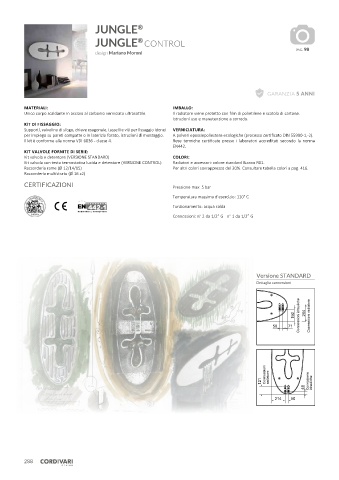

Page 288 - CORDIVARI - LISTINO DESIGN 2023
P. 288

JUNGLE         ®

                                                 ®
                                  JUNGLE  CONTROL
                                                                                                         pag. 98
                                  design Mariano Moroni







                                                                                               GARANZIA 5 ANNI

          MATERIALI:                                          IMBALLO:
          Unico corpo scaldante in acciaio al carbonio verniciato ultrasottile.  Il radiatore viene protetto con film di polietilene e scatola di cartone.
                                                              Istruzioni uso e manutenzione a corredo.
          KIT DI FISSAGGIO:
          Supporti, valvolino di sfogo, chiave esagonale, tasselli e viti per fissaggio idonei   VERNICIATURA:
          per impiego su pareti compatte o in laterizio forato, istruzioni di montaggio.  A polveri epossiepoliestere ecologiche (processo certificato DIN 55900-1,-2).
          Il kit è conforme alla norma VDI 6036 - classe 4.   Rese termiche  certificate  presso  i  laboratori  accreditati  secondo la  norma
                                                              EN442.
          KIT VALVOLE FORNITE DI SERIE:
          Kit valvola e detentore (VERSIONE STANDARD)         COLORI:
          Kit valvola con testa termostatica lucida e detentore (VERSIONE CONTROL)  Radiatori e accessori: colore standard Bianco R01.
          Raccorderia rame (Ø 12/14/15)                       Per altri colori sovrapprezzo del 30%. Consultare tabella colori a pag. 416.
          Raccorderia multistrato (Ø 16 x2)

          CERTIFICAZIONI
          CERTIFICAZIONI                                      Pressione max: 5 bar
                                                              Temperatura massima d’esercizio: 110° C

                                                              Funzionamento: acqua calda
                                                              Connessioni: n° 2 da 1/2” G - n° 1 da 1/2” G











                                                                                           Versione STANDARD
                                                                                           Dettaglio connessioni





                                                                                                        192  Connessioni idrauliche     264  Connessioni radiatore

                                                                                                 50   71







                                                                                              Connessioni  radiatore

                                                                                             121             Connssione  idrauliche
                                                                                                            49

                                                                                                  214  50











          288
