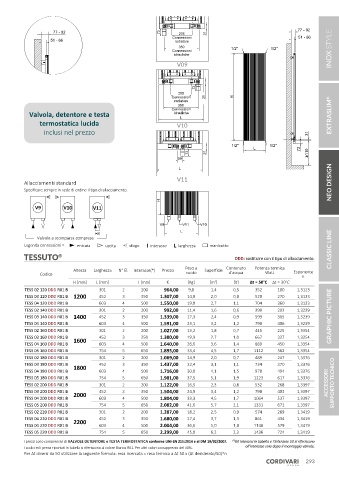

Page 293 - CORDIVARI - LISTINO DESIGN 2023
P. 293

TESSUTO - allacci
 TESSUTO - allacci  TESSUTO - allacci

                                                                                                          77 - 92
                    77 - 92                              73     205      31
                       V1
                                  V2
               V1  51 - 66 V1  V2  V2                        Connessioni                                  51 - 66
                                                              radiatore
                                                                350               1/2"          1/2"
                                                              Connessioni
                                                              idrauliche
                                                               V09
                        V3
                                   V4
               V3      V3  V4     V4
                                                                     73
                                                                205
                                                             Connessioni  31       H
                                                              radiatore
                                  V6
                       V5
               V5      V5  V6     V6                            350
           Valvola, detentore e testa                        Connessioni                                             EXTRASLIM ®
                                                              idrauliche
                                                                L
               termostatica lucida                             V10
                inclusi nel prezzo                                                                           31
                                     V8
                     V7
            V7      V7      V8      V8                                            1/2"          1/2"
                    50      50 50                                                         L               73
                      50       50 50                               73    31                                  110
           50      50 50       50      50 50                    50
                                      l=50
                     l=50
                    l=50     l=50    l=50                       L
            l=50
                                                               V11
         Allacciamenti standard                                                                                      NEO DESIGN
         Specificare sempre in sede di ordine il tipo di allacciamento.
                                                         H
                                          V11
             V9
                        V10
     V9      V9 V10    V10        V11     V11
                                                         V9      V11   V10
                                           l=50                 L
                                           l=50
                                  l=50
                 l=200 x 2 elem.
                l=200 x 2 elem.
        l=200 x 2 elem. Valvole a scomparsa comprese
                 l=350 x 3 elem.
        l=350 x 3 elem.  l=350 x 3 elem.
                l=500 x 4 elem.
                 l=500 x 4 elem.
        l=500 x 4 elem.  l=650 x 5 elem.  entrata  uscita  sfogo  I  interasse  L  larghezza  manicotto
          Legenda connessioni =
                 l=650 x 5 elem.
        l=650 x 5 elem.                                                                                              CLASSIC LINE
         TESSUTO      ®                                                             DDD: sostituire con il tipo di allacciamento.
                           Altezza  Larghezza  N° El.  Interasse(*)  Prezzo  Peso a   Superficie  Contenuto   Potenza termica  Esponente
               Codice                                             vuoto          d'acqua      Watt
                                                                                                           n.
                                                                            2
                           H [mm]  L [mm]         I [mm]    €      [Kg]    [m ]    [lt]  Δt = 50°C  Δt = 30°C
          TESS 02 120 DDD R01 B     301     2      200     964,00  9,8     1,4     0,5     352    180    1,3123
          TESS 03 120 DDD R01 B  1200  452  3      350   1.307,00  14,8    2,0     0,8     528    270    1,3123
          TESS 04 120 DDD R01 B     603     4      500   1.550,00  19,8    2,7     1,1     704    360    1,3123
          TESS 02 140 DDD R01 B     301     2      200     992,00  11,4    1,6     0,6     399    203    1,3239
          TESS 03 140 DDD R01 B  1400  452  3      350   1.339,00  17,3    2,4     0,9     599    305    1,3239      GRAPHIC PICTURE
          TESS 04 140 DDD R01 B     603     4      500   1.591,00  23,1    3,2     1,2     798    406    1,3239
          TESS 02 160 DDD R01 B     301     2      200   1.027,00  13,2    1,8     0,7     445    225    1,3354
          TESS 03 160 DDD R01 B  1600  452  3      350   1.380,00  19,9    2,7     1,0     667    337    1,3354
          TESS 04 160 DDD R01 B     603     4      500   1.640,00  26,6    3,6     1,4     889    450    1,3354
          TESS 05 160 DDD R01 B     754     5      650   1.895,00  33,4    4,5     1,7    1112    562    1,3354
          TESS 02 180 DDD R01 B     301     2      200   1.069,00  14,9    2,0     0,7     489    247    1,3376
          TESS 03 180 DDD R01 B  1800  452  3      350   1.437,00  22,4    3,1     1,1     734    370    1,3376
          TESS 04 180 DDD R01 B     603     4      500   1.716,00  30,0    4,1     1,5     978    494    1,3376
          TESS 05 180 DDD R01 B     754     5      650   1.981,00  37,5    5,1     1,9    1223    617    1,3376
          TESS 02 200 DDD R01 B     301     2      200   1.122,00  16,5    2,3     0,8     532    268    1,3397     ACCESSORI  SUPPORTO TECNICO
          TESS 03 200 DDD R01 B  2000  452  3      350   1.504,00  24,9    3,4     1,2     798    403    1,3397
          TESS 04 200 DDD R01 B     603     4      500   1.804,00  33,3    4,5     1,7    1064    537    1,3397
          TESS 05 200 DDD R01 B     754     5      650   2.082,00  41,6    5,7     2,1    1331    671    1,3397
          TESS 02 220 DDD R01 B     301     2      200   1.287,00  18,2    2,5     0,9     574    289    1,3419
          TESS 04 220 DDD R01 B  2200  452  3      350   1.680,00  27,4    3,7     1,3     861    434    1,3419
          TESS 04 220 DDD R01 B     603     4      500   2.004,00  36,6    5,0     1,8    1148    579    1,3419
          TESS 05 220 DDD R01 B     754     5      650   2.299,00  45,8    6,2     2,3    1436    724    1,3419
         I prezzi sono comprensivi di VALVOLE DETENTORE e TESTA TERMOSTATICA conforme UNI-EN 215:2014 e al DM 19/02/2007.  (*) Gli interassi in tabella e l’interasse 50 si riferiscono
         I codici ed i prezzi riportati in tabella si riferiscono al colore Bianco R01. Per altri colori sovrapprezzo del 30%.  all'interasse solo dopo il montaggio valvole.
          Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
