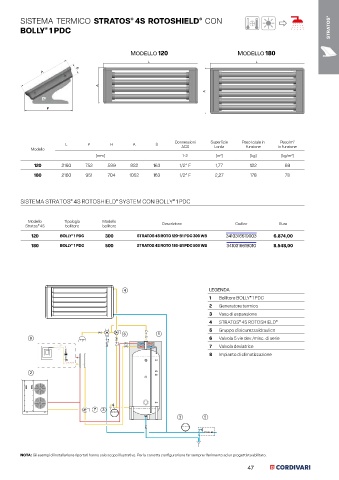

P. 47
®
®
SISTEMA TERMICO STRATOS 4S ROTOSHIELD CON
BOLLY 1 PDC STRATOS ®
®
Modello 120 Modello 180
L L
S
A 1
H A
2
A
P
L
Connessioni Superficie Peso totale in Peso/m 2
L P H A S
Modello ACS Lorda funzione in funzione
[mm] 1-2 [m ] [kg] [kg/m ] 2
2
120 2160 752 589 822 163 1/2” F 1,77 122 69
180 2160 951 704 1052 163 1/2” F 2,27 178 78
SISTEMA STRATOS 4S ROTOSHIELD SYSTEM CON BOLLY 1 PDC
®
®
®
Modello Tipologia Modello
Stratos 4S bollitore bollitore Descrizione Codice Euro
®
120 BOLLY 1 PDC 300 STRATOS 4S ROTO 120-B1 PDC 300 WB 3410316619003 6.874,00
®
180 BOLLY 1 PDC 500 STRATOS 4S ROTO 180-B1 PDC 500 WB 3410316619010 8.548,00
®
4 LEGENDA
1 Bollitore BOLLY 1 PDC
®
2 Generatore termico
3 Vaso di espansione
4 STRATOS 4S ROTOSHIELD ®
®
5 Gruppo di sicurezza idraulico
6 1
8 6 Valvola 5 vie dev./misc. di serie
7 Valvola deviatrice
8 Impianto di climatizzazione
2
7 3
3 5
NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
