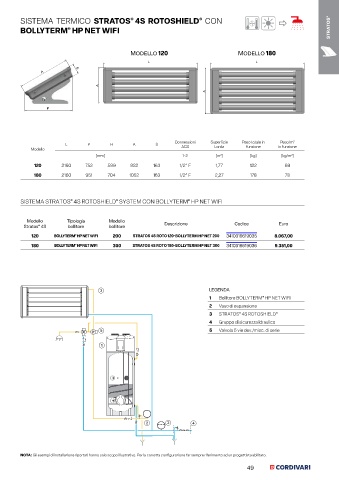

SISTEMA TERMICO STRATOS 4S ROTOSHIELD CON
BOLLYTERM HP NET WIFI STRATOS ®
®

Modello 120 Modello 180
L L
S
A 1
H A
2
A

P
L

Connessioni Superficie Peso totale in Peso/m 2
L P H A S
Modello ACS Lorda funzione in funzione
[mm] 1-2 [m ] [kg] [kg/m ] 2
2
120 2160 752 589 822 163 1/2” F 1,77 122 69
180 2160 951 704 1052 163 1/2” F 2,27 178 78

SISTEMA STRATOS 4S ROTOSHIELD SYSTEM CON BOLLYTERM HP NET WIFI
®
®
®
Modello Tipologia Modello
Stratos 4S bollitore bollitore Descrizione Codice Euro
®
120 BOLLYTERM HP NET WIFI 200 STRATOS 4S ROTO 120-BOLLYTERM HP NET 200 3410316619035 8.067,00
®
180 BOLLYTERM HP NET WIFI 300 STRATOS 4S ROTO 180-BOLLYTERM HP NET 300 3410316619036 9.351,00
®

3 LEGENDA
1 Bollitore BOLLYTERM HP NET WIFI
®
2 Vaso di espansione
3 STRATOS 4S ROTOSHIELD ®
®
4 Gruppo di sicurezza idraulico
5 5 Valvola 5 vie dev./misc. di serie

1

ANODEN TESTER
Kontrolltaste drücken
Rot: Anoden wechseln

2 2 4

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
