Page 55 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024
P. 55

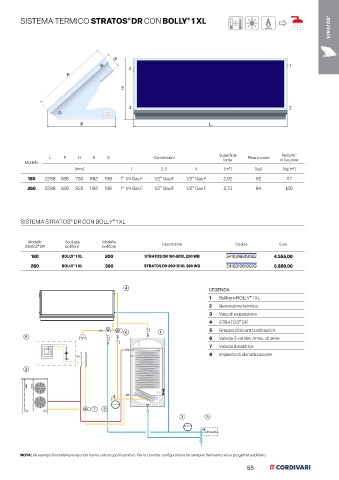

SISTEMA TERMICO STRATOS DR CON BOLLY 1 XL
®
®
STRATOS ®
S
1
4
A
H
3 2
P L
Superficie Peso/m 2
L P H A S Connessioni Peso a vuoto
Modello lorda in funzione
[mm] 1 2-3 4 [m ] [kg] [kg/m ] 2
2
180 2288 926 736 882 198 1” 1/4 Gas F 1/2” Gas F 1/2” Gas F 2,02 62 117
260 2288 926 935 1192 198 1” 1/4 Gas F 1/2” Gas F 1/2” Gas F 2,73 84 120
SISTEMA STRATOS DR CON BOLLY 1 XL
®
®
Modello Tipologia Modello
Stratos DR bollitore bollitore Descrizione Codice Euro
®
180 BOLLY 1 XL 200 STRATOS DR 180-B1XL 200 WB 3410316619022 4.555,00
®
260 BOLLY 1 XL 300 STRATOS DR 260-B1XL 300 WB 3410316619029 5.880,00
®
4 LEGENDA
1 Bollitore BOLLY 1 XL
®
2 Generatore termico
3 Vaso di espansione
4 STRATOS DR
®
6 1 5 Gruppo di sicurezza idraulico
8 6 Valvola 5 vie dev./misc. di serie
7 Valvola deviatrice
8 Impianto di climatizzazione
2
7 3
3 5
NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
55
