P. 53

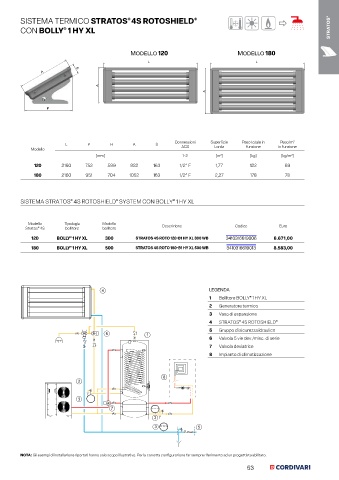

SISTEMA TERMICO STRATOS 4S ROTOSHIELD
                                              ®
                                                                     ®
        CON BOLLY  1 HY XL                                                                                           STRATOS ®
                       ®


                                               Modello 120                           Modello 180
                                                     L                                     L
                            S
                A                                                                   1
                                 H  A
                                                                                    2
                                                                         A

                  P
                                                             L





                                                              Connessioni  Superficie  Peso totale in   Peso/m 2
                        L       P       H       A       S
            Modello                                              ACS        Lorda      funzione    in funzione
                                   [mm]                          1-2         [m ]        [kg]       [kg/m ] 2
                                                                              2
             120       2160    752     589     822     163      1/2” F       1,77        122         69
             180       2160    951     704    1052     163      1/2” F       2,27        178         78



        SISTEMA STRATOS  4S ROTOSHIELD  SYSTEM CON BOLLY  1 HY XL
                                          ®
                          ®
                                                              ®
           Modello      Tipologia    Modello
              ®
          Stratos  4S   bollitore    bollitore            Descrizione               Codice         Euro
            120      BOLLY  1 HY XL   300        STRATOS 4S ROTO 120-B1 HY XL 300 WB  3410316619006  6.671,00
                          ®
            180      BOLLY  1 HY XL   500        STRATOS 4S ROTO 180-B1 HY XL 500 WB  3410316619013  8.583,00
                          ®






                                     4                                     LEGENDA
                                                                           1  Bollitore BOLLY  1 HY XL
                                                                                         ®
                                                                           2  Generatore termico
                                                                           3  Vaso di espansione
                                                                           4  STRATOS  4S ROTOSHIELD ®
                                                                                     ®
                                                                           5  Gruppo di sicurezza idraulico
                                      6             1
                                                                           6  Valvola 5 vie dev./misc. di serie
                                                                           7  Valvola deviatrice
                                                                           8  Impianto di climatizzazione



                                                          8
                            2


                            3
                                        7
                                                       3
                                                       3               5




        NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
