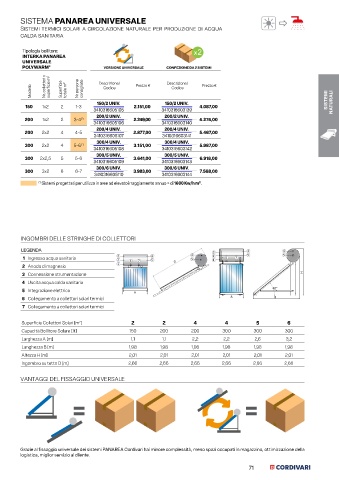

Page 71 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA PANAREA UNIVERSALE

Sistemi termici solari a circolazione naturale per produzione di acqua STRATOS ®
calda sanitaria

Tipologia bollitore:
INTERKA PANAREA
UNIVERSALE
POLYWARM ® VERSIONE UNIVERSALE CONFEZIONE DA 2 SISTEMI

Modello Nr. collettori x superficie m 2 Superficie totale m 2 Nr persone consigliate Descrizione/ Prezzo € Descrizione/ Prezzo €
Codice
Codice
150/2 UNIV. 150/2 UNIV. SISTEMI NATURALI
150 1x2 2 1-3 2.151,00 4.087,00
3410316605105 3410316603139
200/2 UNIV. 200/2 UNIV.
200 1x2 2 3-4 (*) 2.249,00 4.274,00
3410316605106 3410316603140
200/4 UNIV. 200/4 UNIV.
200 2x2 4 4-5 2.877,00 5.467,00
3410316605107 3410316603141
300/4 UNIV. 300/4 UNIV.
300 2x2 4 5-6 (*) 3.151,00 5.987,00
3410316605108 3410316603142
300/5 UNIV. 300/5 UNIV.
300 2x2,5 5 5-6 3.641,00 6.918,00
3410316605109 3410316603143
300/6 UNIV. 300/6 UNIV.
300 3x2 6 6-7 3.983,00 7.568,00
3410316605110 3410316603144
2
(*) Sistemi progettati per utilizzo in aree ad elevato irraggiamento annuo > di 1600 Kw/h m .

INGOMBRI DELLE STRINGHE DI COLLETTORI
LEGENDA 3 4 4
3 4 4 2 5 5
1 Ingresso acqua sanitaria 2 6 7 5 5 1 6 7
1 D
2 Anodo di magnesio
3 Connessione strumentazione H
4 Uscita acqua calda sanitaria
5 Integrazione elettrica A 40°
6 Collegamento a collettori solari termici A B
7 Collegamento a collettori solari termici

Superficie Collettori Solari [m ] 2 2 4 4 5 6
2
Capacità Bollitore Solare [lt] 150 200 200 300 300 300
Larghezza A [m] 1,1 1,1 2,2 2,2 2,6 3,2
Lunghezza B [m] 1,98 1,98 1,98 1,98 1,98 1,98
Altezza H [m] 2,01 2,01 2,01 2,01 2,01 2,01
Ingombro su tetto D [m] 2,66 2,66 2,66 2,66 2,66 2,66

VANTAGGI DEL FISSAGGIO UNIVERSALE

= =

Grazie al fissaggio universale dei sistemi PANAREA Cordivari hai minore complessità, meno spazi occupati in magazzino, ottimizzazione della
logistica, miglior servizio al cliente.

71
