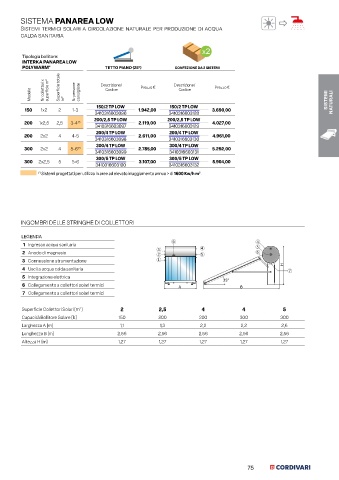

Page 75 - CORDIVARI - LISTINO SISTEMI TERMICI SOLARI 2024

SISTEMA PANAREA LOW

Sistemi termici solari a circolazione naturale per produzione di acqua STRATOS ®
calda sanitaria

Tipologia bollitore:
INTERKA PANAREA LOW
POLYWARM ® TETTO PIANO (25°) CONFEZIONE DA 2 SISTEMI

Codice
Codice
Modello Nr collettori x superficie m 2 Superficie totale m 2 Nr persone consigliate Descrizione/ Prezzo € Descrizione/ Prezzo € SISTEMI
150/2 TP LOW 150/2 TP LOW NATURALI
150 1x2 2 1-3 1.942,00 3.690,00
3410316603096 3410316603128
200/2,5 TP LOW 200/2,5 TP LOW
200 1x2,5 2,5 3-4 (*) 2.119,00 4.027,00
3410316603097 3410316603129
200/4 TP LOW 200/4 TP LOW
200 2x2 4 4-5 2.611,00 4.961,00
3410316603098 3410316603130
300/4 TP LOW 300/4 TP LOW
300 2x2 4 5-6 (*) 2.785,00 5.292,00
3410316603099 3410316603131
300/5 TP LOW 300/5 TP LOW
300 2x2,5 5 5-6 3.107,00 5.904,00
3410316603100 3410316603132
(*) Sistemi progettati per utilizzo in aree ad elevato irraggiamento annuo > di 1600 Kw/h m . 2

INGOMBRI DELLE STRINGHE DI COLLETTORI

LEGENDA
6 4
1 Ingresso acqua sanitaria 5
3 4
2 Anodo di magnesio 2 5 6
3 Connessione strumentazione 1
H
4 Uscita acqua calda sanitaria 7
5 Integrazione elettrica
25°
6 Collegamento a collettori solari termici A B
7 Collegamento a collettori solari termici

Superficie Collettori Solari [m ] 2 2,5 4 4 5
2
Capacità Bollitore Solare [lt] 150 200 200 300 300
Larghezza A [m] 1,1 1,3 2,2 2,2 2,6
Lunghezza B [m] 2,56 2,56 2,56 2,56 2,56
Altezza H [m] 1,27 1,27 1,27 1,27 1,27

75
