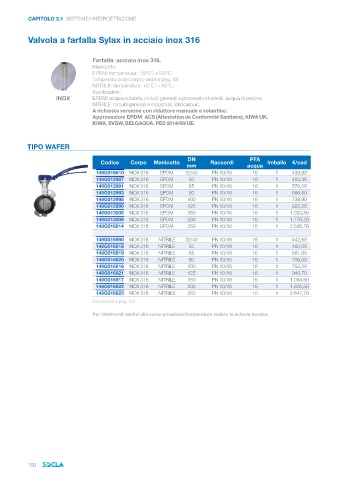

Page 102 - WATTS - CATALISTINO 2025

CAPITOLO 3.1 SISTEMI DI INTERCETTAZIONE

Valvola a farfalla Sylax in acciaio inox 316

Farfalla: acciaio inox 316.
Manicotto:
EPDM: temperatura: -15°C / +120°C.
Temperatura del corpo: vedere pag. 88.
NITRILE: temperatura: +5°C / +85°C.
Applicazioni:
INOX EPDM: acqua potabile, circuiti generali e processi industriali, acqua di piscina.
NITRILE: circuiti generali e industriali, idrocarburi.
A richiesta versione con riduttore manuale a volantino.
Approvazioni EPDM: ACS (Attestation de Conformité Sanitaire), KIWA UK,
KIWA, SVGW, BELGAQUA, PED 2014/68/UE.

TIPO WAFER

DN PFA
Codice Corpo Manicotto Raccordi Imballo €/cad
mm acqua
149G016610 INOX 316 EPDM 32/40 PN 10/16 16 1 433,90
149G012987 INOX 316 EPDM 50 PN 10/16 16 1 483,30
149G012991 INOX 316 EPDM 65 PN 10/16 16 1 570,20
149G012993 INOX 316 EPDM 80 PN 10/16 16 1 686,80
149G012998 INOX 316 EPDM 100 PN 10/16 16 1 738,90
149G015990 INOX 316 EPDM 125 PN 10/16 16 1 922,20
149G013005 INOX 316 EPDM 150 PN 10/16 16 1 1.033,80
149G013009 INOX 316 EPDM 200 PN 10/16 16 1 1.770,20
149G016814 INOX 316 EPDM 250 PN 10/16 16 1 2.595,70

149G018560 INOX 316 NITRILE 32/40 PN 10/16 16 1 442,60
149G016818 INOX 316 NITRILE 50 PN 10/16 16 1 493,00
149G016819 INOX 316 NITRILE 65 PN 10/16 16 1 581,60
149G016820 INOX 316 NITRILE 80 PN 10/16 16 1 700,50
149G016816 INOX 316 NITRILE 100 PN 10/16 16 1 753,50
149G016821 INOX 316 NITRILE 125 PN 10/16 16 1 940,70
149G016817 INOX 316 NITRILE 150 PN 10/16 16 1 1.054,60
149G016822 INOX 316 NITRILE 200 PN 10/16 16 1 1.805,60
149G016823 INOX 316 NITRILE 250 PN 10/16 10 1 2.647,70
Dimensioni a pag.120
Per riferimenti relativi alla curva pressione/temperatura vedere la scheda tecnica.

100
