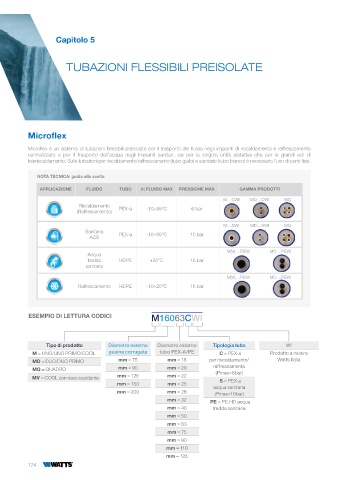

Page 176 - WATTS - CATALISTINO 2025

Capitolo 5

TUBAZIONI FLESSIBILI PREISOLATE

Microflex

Microflex è un sistema di tubazioni flessibili preisolate per il trasporto del fluido negli impianti di riscaldamento e raffrescamento
centralizzato e per il trasporto dell’acqua negli impianti sanitari, sia per la singola unità abitativa che per le grandi reti di
teleriscaldamento. Sulle tubazioni per riscaldamento/raffrescamento (tubo giallo) e sanitario (tubo bianco) è necessario l’uso di punti fissi.

NOTA TECNICA: guida alla scelta

APPLICAZIONE FLUIDO TUBO Δt FLUIDO MAX PRESSIONE MAX GAMMA PRODOTTI
M....CWI MD....CWI MQ
Riscaldamento
(Raffrescamento) PEX-a -10÷95°C 6 bar

M....SWI MD....SWI MQ
Sanitario PEX-a -10÷95°C 10 bar
ACS

M(V)....PEWI MD....PEWI
Acqua
fredda HDPE +25°C 16 bar
sanitaria
M(V)....PEWI MD....PEWI
Raffrescamento HDPE -10÷25°C 16 bar

ESEMPIO DI LETTURA CODICI M16063CWI

Tipo di prodotto Diametro esterno Diametro esterno Tipologia tubo WI
M = UNO/UNO PRIMO/COOL guaina corrugata tubo PEX-A/PE C = PEX-a Prodotto a misura
MD = DUO/DUO PRIMO mm = 75 mm = 18 per riscaldamento/ Watts Italia
MQ = QUADRO mm = 90 mm = 20 raffrescamento
(Pmax=6bar)
MV = COOL con cavo scaldante mm = 125 mm = 22
mm = 160 mm = 25 S = PEX-a
acqua sanitaria
mm = 200 mm = 28 (Pmax=10bar)
mm = 32 PE = PE-HD acqua
mm = 40 fredda sanitaria
mm = 50
mm = 63
mm = 75
mm = 90
mm = 110
mm = 125
174
