CAPITOLO 6 BILANCIAMENTO DELLE RETI

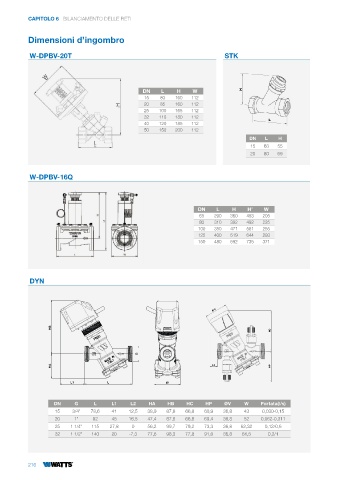

Dimensioni d’ingombro
W-DPBV-20T STK
W
DN L H W H
15 80 160 112
H 20 85 160 112
25 100 165 112
32 110 180 112
L
40 120 185 112
50 150 200 112
DN L H
L
15 63 55
20 80 69
W-DPBV-16Q
DN L H H’ W
65 290 360 453 205
80 310 392 492 225
100 350 471 581 255
HB 125 400 519 644 293
150 480 592 735 371
G
HA
DYN
L1 L W
Ø V
HB
HC
G
HA L2 HP
L1 L W
DN G L L1 L2 Ø V HA HB HC HP ØV W Portata(l/s)
15 3/4" 78,6 41 12,5 38,9 87,8 66,8 60,9 36,8 43 0,030-0,15
20 1" 92 45 16,5 47,4 87,8 66,8 69,4 36,8 52 0,062-0,311
HC
25 1 1/4” 115 27,8 0 56,2 99,7 79,2 73,3 36,8 62,32 0,12/0,6
32 1 1/2” 140 20 -7,3 77,8 98,3 77,8 91,6 36,8 81,5 0,2/1
