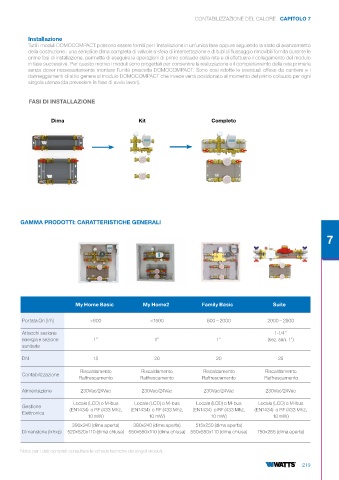

Page 221 - WATTS - CATALISTINO 2025

CONTABILIZZAZIONE DEL CALORE CAPITOLO 7

Installazione
Tutti i moduli DOMOCOMPACT possono essere forniti per l’installazione in un’unica fase oppure seguendo la stato di avanzamento
della costruzione : una semplice dima completa di valvole a sfera di intercettazione e di tubi di flussaggio rimovibili fornita durante le
prime fasi di installazione, permette di eseguire le operazioni di primo collaudo della rete e di effettuare il collegamento del modulo
in fase successiva. Per questo motivo i moduli sono progettati per consentire la realizzazione e il completamento della rete primaria
senza dover necessariamente montare l’unità prescelta DOMOCOMPACT. Sono cosi ridotte le eventuali offese da cantiere e i
danneggiamenti di altro genere al modulo DOMOCOMPACT che invece verrà posizionato al momento del primo collaudo per ogni
singola utenza (da prevedere in fase di avvio lavori).

FASI DI INSTALLAZIONE

Dima Kit Completo

GAMMA PRODOTTI: CARATTERISTICHE GENERALI

7

My Home Basic My Home2 Family Basic Suite

Portata Qn [l/h] <800 <1500 800 – 2000 2000 – 2800
Attacchi sezione 1-1/4’’
energia e sezione 1’’ 1’’ 1’’ (sez. san. 1")
sanitarie

DN 15 20 20 25

Riscaldamento Riscaldamento Riscaldamento Riscaldamento
Contabilizzazione
Raffrescamento Raffrescamento Raffrescamento Raffrescamento
Alimentazione 230Vac/24Vac 230Vac/24Vac 230Vac/24Vac 230Vac/24Vac

Locale (LCD) o M-bus Locale (LCD) o M-bus Locale (LCD) o M-bus Locale (LCD) o M-bus
Gestione (EN1434) o RF (433 Mhz, (EN1434) o RF (433 Mhz, (EN1434) o RF (433 Mhz, (EN1434) o RF (433 Mhz,
Elettronica
10 mW) 10 mW) 10 mW) 10 mW)
390x240 (dima aperta) 390x240 (dima aperta) 515x250 (dima aperta)
Dimensione (lxhxp) 520x520x110 (dima chiusa) 550x550x110 (dima chiusa) 550x550x110 (dima chiusa) 750x265 (dima aperta)

Nota: per i dati completi consultare le schede tecniche dei singoli moduli.

219
