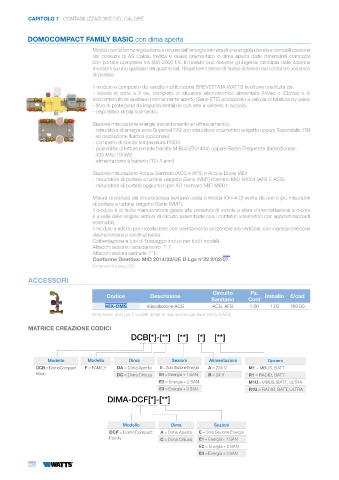

CAPITOLO 7 CONTABILIZZAZIONE DEL CALORE

DOMOCOMPACT FAMILY BASIC con dima aperta
Modulo per la termoregolazione e misura dell’energia termica di una singola utenza e contabilizzazione
dei consumi di AS (calda, fredda e duale) premontato in dima aperta dalle dimensioni compatte
con portate comprese tra 800-2000 l/h. Il modulo può ricevere gli ingressi principali dalle colonne
montanti su uno qualsiasi dei quattro lati. Rispettare il senso di flusso richiesto dal contatore volumico
di portata.
Il modulo è composto da valvola multifunzione BREVETTATA WATTS in ottone costituita da:
- valvola di zona a 3 vie, completo di attuatore elettrotermico alimentato 24Vac o 230Vac e di
microinterruttore ausiliario normalmente aperto (Serie ETE) accoppiato a valvola di taratura by-pass;
- filtro di protezione da impurità estraibile con rete a cestello in acciaio;
- dispositivo di bilanciamento;
Sezione misurazione energia (riscaldamento e raffrescamento):
- misuratore di energia serie Supercal 739 con misuratore volumetrico unigetto oppure Superstatic 789
ad oscillazione fluidica (opzionale)
- completo di sonde temperatura Pt500
- possibilità di letture remote tramite M-Bus (EN1434) oppure Radio Frequenza (bidirezionale,
433 Mhz 10mW)
- alimentazione a batteria (12+1 anni)

Sezione misurazione Acqua Sanitaria (ACS e AFS) e Acqua Duale (AD)
- misuratore di portata a turbina unigetto (Serie WMT) normato MID MI001 (AFS E ACS)
- misuratore di portata aggiuntivo per AD normato MID MI001

Misura di portata dei circuiti acqua sanitaria calda o fredda (Qn=4.0) svolta da uno o più misuratori
di portata a turbina unigetto (Serie WMT).
Il modulo è di facile manutenzione grazie alla presenza di valvole a sfera d’intercettazione a monte
e a valle delle singole sezioni di circuito assemblate con i contatori volumetrici con appositi raccordi
estensibili.
Il modulo è adatto per installazione con orientamento orizzontale e/o verticale, con ingressi/direzione
destra/sinistra o sinistra/destra.
Coibentazione e tubi di flussaggio inclusi per tutti i modelli.
Attacchi sezione riscaldamento 1” F.
Attacchi sezioni sanitarie 1” F.
Conforme Direttiva: MID 2014/32/UE D.Lgs n°22 2/02/07.
Dimensioni a pag.250
ACCESSORI

Circuito Pz.
Codice Descrizione Imballo €/cad
Sanitario Conf
MIX-DMS miscelazione ACS ACS, AFS 1,00 1,00 168,80
Nota bene: solo per i modelli dotati di due sezioni sanitarie (ACS e AFS)

MATRICE CREAZIONE CODICI
DCB[*]-[**] [**] [*] [**]

Modello Modello Dima Sezioni Alimentazioni Opzioni
DCB = DomoCompact F = FAMILY DA = Dima Aperta E = Solo Sezione Energia A = 230 V M1 = MBUS, BATT
Basic DC = Dima Chiusa E1 = Energia + 1 SAN B = 24 V R1 = RADIO, BATT
E2 = Energia + 2 SAN M1U= MBUS, BATT, ULTRA
E3 = Energia + 3 SAN R1U = RADIO, BATT, ULTRA
DIMA-DCF[*]-[**]

Modello Dima Sezioni
DCF = DomoCompact A = Dima Aperta E = Solo Sezione Energia
Family C = Dima Chiusa E1 = Energia + 1 SAN
E2 = Energia + 2 SAN
E3 = Energia + 3 SAN
