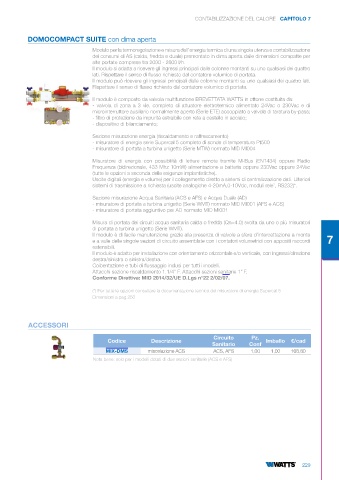

CONTABILIZZAZIONE DEL CALORE
DOMOCOMPACT SUITE con dima aperta
ACCESSORI
CAPITOLO 7
Modulo per la termoregolazione e misura dell’energia termica di una singola utenza e contabilizzazione
dei consumi di AS (calda, fredda e duale) premontato in dima aperta dalle dimensioni compatte per
alte portate comprese tra 2000 - 2800 l/h.
Il modulo si adatta a ricevere gli ingressi principali dalle colonne montanti su uno qualsiasi dei quattro
lati. Rispettare il senso di flusso richiesto dal contatore volumico di portata.
Il modulo può ricevere gli ingressi principali dalle colonne montanti su uno qualsiasi dei quattro lati.
Rispettare il senso di flusso richiesto dal contatore volumico di portata.
Il modulo è composto da valvola multifunzione BREVETTATA WATTS in ottone costituita da:
- valvola di zona a 3 vie, completo di attuatore elettrotermico alimentato 24Vac o 230Vac e di
microinterruttore ausiliario normalmente aperto (Serie ETE) accoppiato a valvola di taratura by-pass;
- filtro di protezione da impurità estraibile con rete a cestello in acciaio;
- dispositivo di bilanciamento;
Sezione misurazione energia (riscaldamento e raffrescamento)
- misuratore di energia serie Supercal 5 completo di sonde di temperatura Pt500
- misuratore di portata a turbina unigetto (Serie MTW) normato MID MI004
Misuratore di energia con possibilità di letture remote tramite M-Bus (EN1434) oppure Radio
Frequenza (bidirezionale, 433 Mhz 10mW) alimentazione a batteria oppure 230Vac oppure 24Vac
(tutte le opzioni a seconda delle esigenze impiantistiche).
Uscite digitali (energia e volume) per il collegamento diretto a sistemi di centralizzazione dati. Ulteriori
sistemi di trasmissione a richiesta (uscite analogiche 4-20mA,0-10Vdc, moduli rele’, RS232)*.
Sezione misurazione Acqua Sanitaria (ACS e AFS) e Acqua Duale (AD)
- misuratore di portata a turbina unigetto (Serie WMT) normato MID MI001 (AFS e ACS)
- misuratore di portata aggiuntivo per AD normato MID MI001
Misura di portata dei circuiti acqua sanitaria calda o fredda (Qn=4.0) svolta da uno o più misuratori
di portata a turbina unigetto (Serie WMT).
Il modulo è di facile manutenzione grazie alla presenza di valvole a sfera d’intercettazione a monte
e a valle delle singole sezioni di circuito assemblate con i contatori volumetrici con appositi raccordi 7
estensibili.
Il modulo è adatto per installazione con orientamento orizzontale e/o verticale, con ingressi/direzione
destra/sinistra o sinistra/destra.
Coibentazione e tubi di flussaggio inclusi per tutti i modelli.
Attacchi sezione riscaldamento 1.1/4" F. Attacchi sezioni sanitarie 1” F.
Conforme Direttiva: MID 2014/32/UE D.Lgs n°22 2/02/07.
(*) Per tutte le opzioni consultare la documentazione tecnica del misuratore di energia Supercal 5
Dimensioni a pag.250
Circuito Pz.
Codice Descrizione Imballo €/cad
Sanitario Conf
MIX-DMS miscelazione ACS ACS, AFS 1,00 1,00 168,80
Nota bene: solo per i modelli dotati di due sezioni sanitarie (ACS e AFS)
229
