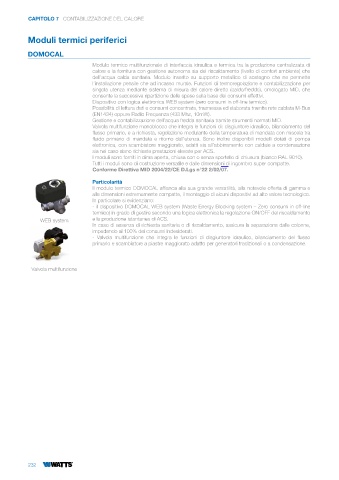

Page 234 - WATTS - CATALISTINO 2025

CAPITOLO 7 CONTABILIZZAZIONE DEL CALORE

Moduli termici periferici

DOMOCAL

Modulo termico multifunzionale di interfaccia idraulica e termica tra la produzione centralizzata di
calore e la fornitura con gestione autonoma sia del riscaldamento (livello di confort ambiente) che
dell’acqua calda sanitaria. Modulo inserito su supporto metallico di sostegno che ne permette
l’installazione pensile che ad incasso murale. Funzioni di termoregolazione e contabilizzazione per
singola utenza mediante sistema di misura del calore diretto (caldo/freddo), omologato MID, che
consente la successiva ripartizione delle spese sulla base dei consumi effettivi.
Dispositivo con logica elettronica WEB system (zero consumi in off-line termico).
Possibilità di lettura dati e consumi concentrata, trasmessa ed elaborata tramite rete cablata M-Bus
(EN1434) oppure Radio Frequenza (433 Mhz, 10mW).
Gestione e contabilizzazione dell’acqua fredda sanitaria tramite strumenti normati MID.
Valvola multifunzione monoblocco che integra le funzioni di: disgiuntore idraulico, bilanciamento del
flusso primario, e a richiesta, regolazione modulante della temperatura di mandata con miscela tra
fluido primario di mandata e ritorno dall’utenza. Sono inoltre disponibili modelli dotati di pompa
elettronica, con scambiatore maggiorato, adatti sia all’abbinamento con caldaie a condensazione
sia nel caso siano richieste prestazioni elevate per ACS.
I moduli sono forniti in dima aperta, chiusa con o senza sportello di chiusura (bianco RAL 9010).
Tutti i moduli sono di costruzione versatile e dalle dimensioni di ingombro super compatte.
Conforme Direttiva MID 2004/22/CE D.Lgs n°22 2/02/07.

Particolarità
Il modulo termico DOMOCAL affianca alla sua grande versatilità, alla notevole offerta di gamma e
alle dimensioni estremamente compatte, il montaggio di alcuni dispositivi ad alto valore tecnologico.
In particolare si evidenziano:
- il dispositivo DOMOCAL WEB system (Waste Energy Blocking system – Zero consumi in off-line
termico) in grado di gestire secondo una logica elettronica la regolazione ON/OFF del riscaldamento
WEB system e la produzione istantanea di ACS.
In caso di assenza di richiesta sanitaria o di riscaldamento, assicura la separazione dalle colonne,
impedendo al 100% dei consumi indesiderati.
- Valvola multifunzione che integra le funzioni di disgiuntore idraulico, bilanciamento del flusso
primario e scambiatore a piastre maggiorato adatto per generatori tradizionali o a condensazione.

Valvola multifunzione

232
