IMPIANTI MODUL CAPITOLO 8.2

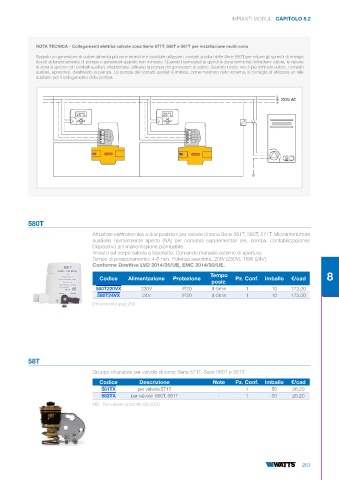

NOTA TECNICA - Collegamenti elettrici valvole zona Serie 571T, 560T e 561T per installazione multi-zona
Quando un generatore di calore alimenta più zone termiche è possibile utilizzare i contatti ausiliari delle Serie 580T per ridurre gli sprechi di energia
dovuti al funzionamento di pompe o generatori quando non richiesto. Quando i termostati (e quindi le zone termiche) richiedono calore, le valvole
di zona si aprono ed i contatti ausiliari, chiudendosi, attivano la pompa del generatore di calore. Quando invece non è più richiesto calore, i contatti
ausiliari, aprendosi, disattivano la pompa. La portata dei contatti ausiliari è limitata, come mostrato nello schema, si consiglia di utilizzare un rélé
ausiliario per il collegamento della pompa.

580T

Attuatore elettrotermico a due posizioni per valvole di zona Serie 561T, 560T, 571T. Microinterruttore
ausiliario normalmente aperto (NA) per comandi supplementari (es. pompa, contabilizzazione).
Dispositivo antimanomissione piombabile.
Innesto sul corpo valvola a baionetta. Comando manuale esterno di apertura.
Tempo di posizionamento: 4-5 min. Potenza assorbita: 20W (230V), 18W (24V).
Conforme Direttive LVD 2014/35/UE, EMC 2014/30/UE.

Tempo 8
Codice Alimentazione Protezione Pz. Conf. Imballo €/cad
posiz.
580T220VX 230V IP20 4-5min 1 10 172,00
580T24VX 24V IP20 4-5min 1 10 172,00
Dimensioni a pag.280

58T

Gruppo otturatore per valvole di zona: Serie 571T, Serie 560T e 561T.
Codice Descrizione Note Pz. Conf. Imballo €/cad
581TX per valvola 571T - 1 50 26,20
582TX per valvole 560T, 561T - 1 50 26,20
NB : Per valvole prodotte dal 2000
