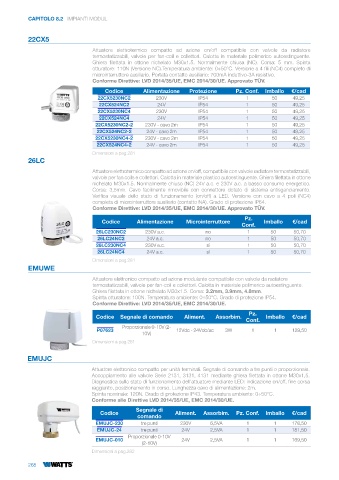

Page 270 - WATTS - CATALISTINO 2025

CAPITOLO 8.2 IMPIANTI MODUL

22CX5
Attuatore elettrotermico compatto ad azione on/off compatibile con valvole da radiatore
termostatizzabili, valvole per fan-coil e collettori. Calotta in materiale polimerico autoestinguente.
Ghiera filettata in ottone nichelato M30x1.5. Normalmente chiusa (NC). Corsa: 5 mm. Spinta
otturatore: 110N (Versione NC).Temperatura ambiente: 0÷50°C. Versione a 4 fili (NC4) completo di
microinterruttore ausiliario. Portata contatto ausiliario: 700mA induttivo-3A resistivo.
Conforme Direttive: LVD 2014/35/UE, EMC 2014/30/UE. Approvato TÜV.
Codice Alimentazione Protezione Pz. Conf. Imballo €/cad
22CX5230NC2 230V IP54 1 50 49,25
22CX524NC2 24V IP54 1 50 49,25
22CX5230NC4 230V IP54 1 50 49,25
22CX524NC4 24V IP54 1 50 49,25
22CX5230NC2-2 230V - cavo 2m IP54 1 50 49,25
22CX524NC2-2 24V - cavo 2m IP54 1 50 49,25
22CX5230NC4-2 230V - cavo 2m IP54 1 50 49,25
22CX524NC4-2 24V - cavo 2m IP54 1 50 49,25
Dimensioni a pag.281
26LC

Attuatore elettrotermico compatto ad azione on/off, compatibile con valvole radiatore termostatizzabili,
valvole per fan coils e collettori. Calotta in materiale plastico autoestinguente. Ghiera filettata in ottone
nichelato M30x1.5. Normalmente chiuso (NC) 24V a.c. e 230V a.c. a basso consumo energetico.
Corsa: 3,5mm. Cavo facilmente rimovibile con connettore dotato di sistema antisganciamento.
Verifica visuale dello stato di funzionamento (on/off) a LED. Versione con cavo a 4 poli (NC4)
completa di microinterruttore ausiliario (contatto NA). Grado di protezione IP64.
Conforme Direttive: LVD 2014/35/UE, EMC 2014/30/UE. Approvato TÜV.
Pz.
Codice Alimentazione Microinterruttore Imballo €/cad
Conf.
26LC230NC2 230V a.c. no 1 50 50,70
26LC24NC2 24V a.c. no 1 50 50,70
26LC230NC4 230V a.c. sì 1 50 50,70
26LC24NC4 24V a.c. sì 1 50 50,70
Dimensioni a pag.281
EMUWE
Attuatore elettronico compatto ad azione modulante compatibile con valvole da radiatore
termostatizzabili, valvole per fan-coil e collettori. Calotta in materiale polimerico autoestinguente.
Ghiera filettata in ottone nichelato M30x1.5. Corsa: 3.2mm, 3.9mm, 4.8mm.
Spinta otturatore: 100N. Temperatura ambiente: 0÷50°C. Grado di protezione IP54.
Conforme Direttive: LVD 2014/35/UE, EMC 2014/30/UE.
Pz.
Codice Segnale di comando Aliment. Assorbim. Imballo €/cad
Conf.
Proporzionale 0-10V (2-
P07623 12Vdc - 24Vdc/ac 3W 1 1 129,50
10V)
Dimensioni a pag.281

EMUJC
Attuatore elettronico compatto per unità terminali. Segnale di comando a tre punti o proporzionale.
Accoppiamento alle valvole Serie 2131, 3131, 4131 mediante ghiera filettata in ottone M30x1,5.
Diagnostica sullo stato di funzionamento dell’attuatore mediante LED: indicazione on/off, fine corsa
raggiunto, posizionamento in corso. Lunghezza cavo di alimentazione: 2m.
Spinta nominale: 120N. Grado di protezione IP43. Temperatura ambiente: 0÷50°C.
Conforme alle Direttive LVD 2014/35/UE, EMC 2014/30/UE.
Segnale di
Codice Aliment. Assorbim. Pz. Conf. Imballo €/cad
comando
EMUJC-230 tre punti 230V 6,5VA 1 1 178,50
EMUJC-24 tre punti 24V 2,5VA 1 1 181,50
Proporzionale 0-10V
EMUJC-010 24V 2,5VA 1 1 169,50
(2-10V)
Dimensioni a pag.282

268
