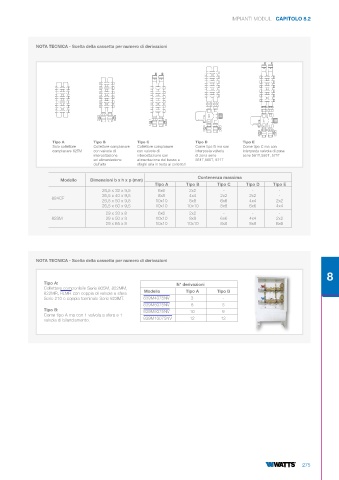

IMPIANTI MODUL CAPITOLO 8.2

NOTA TECNICA - Scelta della cassetta per numero di derivazioni

Tipo A Tipo B Tipo C Tipo D Tipo E
Solo collettore Collettore complanare Collettore complanare Come tipo B ma con Come tipo C ma con
complanare 825M con valvole di con valvole di interposta valvola interposta valvola di zona
intercettazione intercettazione con di zona serie serie 561T,560T, 571T
ed alimentazione alimentazione dal basso e 561T,560T, 571T
dall’alto sfoghi aria in testa ai collettori
Contenenza massima
Modello Dimensioni b x h x p (mm)
Tipo A Tipo B Tipo C Tipo D Tipo E
26,5 x 32 x 9,5 6x6 2x2 - - -
26,5 x 40 x 9,5 8x8 4x4 2x2 2x2 -
824CF
26,5 x 50 x 9,5 10x10 8x8 6x6 4x4 2x2
26,5 x 60 x 9,5 10x10 10x10 8x8 6x6 4x4
29 x 33 x 8 6x6 2x2 - - -
828M 29 x 50 x 8 10x10 8x8 6x6 4x4 2x2
29 x 65 x 8 10x10 10x10 8x8 8x8 6x6

NOTA TECNICA - Scelta della cassetta per numero di derivazioni

8

Tipo A: N° derivazioni
Collettore componibile Serie 805M, 822MM,
822MR, FLMR con coppia di valvole a sfera Modello Tipo A Tipo B
Serie 210 e coppia terminale Serie 823MT. 839M4075NV 3 -
839M6075NV 6 5
Tipo B: 839M8075NV 10 9
Come tipo A ma con 1 valvola a sfera e 1
valvola di bilanciamento. 839M10075NV 12 12
