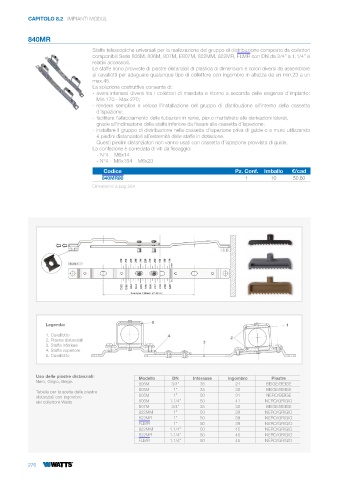

Page 278 - WATTS - CATALISTINO 2025

CAPITOLO 8.2 IMPIANTI MODUL

840MR
Staffe telescopiche universali per la realizzazione del gruppo di distribuzione composto da collettori
componibili Serie 805M, 806M, 807M, E807M, 822MM, 822MR, FLMR con DN da 3/4” a 1.1/4” e
relativi accessori.
Le staffe sono provviste di piastre distanziali di plastica di dimensioni e colori diversi da assemblare
ai cavallotti per adeguare qualunque tipo di collettore con ingombro in altezza da un min.23 a un
max.45.
La soluzione costruttiva consente di:
- avere interassi diversi tra i collettori di mandata e ritorno a seconda delle esigenze d’impianto:
Min 170 - Max 270;
- rendere semplice e veloce l’installazione del gruppo di distribuzione all’interno della cassetta
d’ispezione;
- facilitare l’allacciamento delle tubazioni in rame, pex o multistrato alle derivazioni laterali,
grazie all’inclinazione della staffa inferiore da fissare alla cassetta d’ispezione;
- installare il gruppo di distribuzione nella cassetta d’ispezione priva di guide o a muro utilizzando
4 piedini distanziatori all’estremità delle staffe in dotazione.
Questi piedini distanziatori non vanno usati con cassetta d’ispezione provvista di guide.
La confezione è corredata di viti da fissaggio:
- N°4 M6x14
- N°4 M6x164 M6x20
Codice Pz. Conf. Imballo €/cad
840MR80 1 10 50,60
Dimensioni a pag.284

Legenda:
1. Cavallotto
2. Piastre distanziali
3. Staffa inferiore
4. Staffa superiore
5. Cavallotto

Uso delle piastre distanziali: Modello DN Interasse Ingombro Piastre
Nero, Grigio, Beige.
805M 3/4” 35 24 BEIGE/BEIGE
Tabella per la scelta delle piastre 805M 1” 35 30 BEIGE/BEIGE
distanziali con ingombro 805M 1” 50 31 NERO/BEIGE
del collettore Watts 805M 1.1/4” 50 41 NERO/GRIGIO
807M 3/4” 35 30 BEIGE/BEIGE
822MM 1” 50 39 NERO/GRIGIO
822MR 1” 50 39 NERO/GRIGIO
FLMR 1” 50 39 NERO/GRIGIO
822MM 1.1/4” 50 45 NERO/GRIGIO
822MR 1.1/4” 50 45 NERO/GRIGIO
FLMR 1.1/4” 50 45 NERO/GRIGIO
