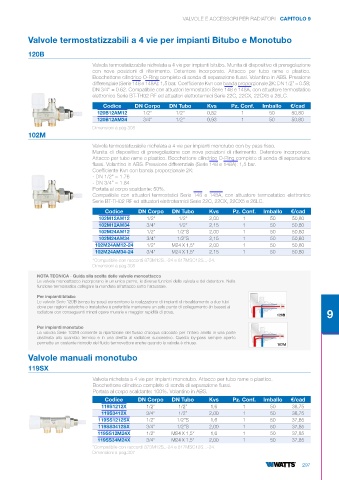

Page 299 - WATTS - CATALISTINO 2025

VALVOLE E ACCESSORI PER RADIATORI CAPITOLO 9

Valvole termostatizzabili a 4 vie per impianti Bitubo e Monotubo

120B

Valvola termostatizzabile nichelata a 4 vie per impianti bitubo. Munita di dispositivo di preregolazione
con nove posizioni di riferimento. Detentore incorporato. Attacco per tubo rame o plastico.
Bocchettone cilindrico O-Ring completo di sonda di separazione flussi. Volantino in ABS. Pressione
differenziale (Serie 148 e 148A): 1,5 bar. Coefficiente Kvn con banda proporzionale 2K: DN 1/2” = 0.58;
DN 3/4” = 0.62. Compatibile con attuatori termostatici Serie 148 e 148A, con attuatore termostatico
elettronico Serie BT-TH02 RF ed attuatori elettrotermici Serie 22C, 22CX, 22CX5 e 26LC.
Codice DN Corpo DN Tubo Kvs Pz. Conf. Imballo €/cad
120B12AM12 1/2” 1/2” 0,82 1 50 50,80
120B12AM34 3/4” 1/2” 0,93 1 50 50,80
Dimensioni a pag.308
102M
Valvola termostatizzabile nichelata a 4 vie per impianti monotubo con by pass fisso.
Munita di dispositivo di preregolazione con nove posizioni di riferimento. Detentore incorporato.
Attacco per tubo rame o plastico. Bocchettone cilindrico O-Ring completo di sonda di separazione
flussi. Volantino in ABS. Pressione differenziale (Serie 148 e 148A): 1,5 bar.
Coefficiente Kvn con banda proporzionale 2K:
- DN 1/2” = 1.76
- DN 3/4” = 1.84
Portata al corpo scaldante: 50%.
Compatibile con attuatori termostatici Serie 148 e 148A, con attuatore termostatico elettronico
Serie BT-TH02 RF ed attuatori elettrotermici Serie 22C, 22CX, 22CX5 e 26LC.

Codice DN Corpo DN Tubo Kvs Pz. Conf. Imballo €/cad
102M12AM12 1/2” 1/2” 2,00 1 50 50,80
102M12AM34 3/4” 1/2” 2,15 1 50 50,80
102M24AM12 1/2” 1/2”S 2,00 1 50 50,80
102M24AM34 3/4” 1/2”S 2,15 1 50 50,80
102M24AM12-24 1/2” M24 X 1,5* 2,00 1 50 50,80
102M24AM34-24 3/4” M24 X 1,5* 2,15 1 50 50,80
*Compatibile con raccordi 873M12S..-24 e 817MSC12S...-24.
Dimensioni a pag.308
NOTA TECNICA - Guida alla scelta delle valvole monoattacco
Le valvole monoattacco incorporano in un unico pezzo, le diverse funzioni della valvola e del detentore. Nella
funzione termostatica collegare la mandata all’attacco sotto l’attuatore.
Per impianti bitubo
Le valvole Serie 120B (senza by-pass) consentono la realizzazione di impianti di riscaldamento a due tubi
dove per ragioni estetiche o installative è preferibile mantenere un solo punto di collegamento (in basso) al
radiatore con conseguenti minori opere murarie e maggior rapidità di posa. 9
120B
Per impianti monotubo
La valvola Serie 102M consente la ripartizione del flusso d’acqua calcolato per l’intero anello in una parte
destinata allo scambio termico e in una diretta al radiatore successivo. Questo by-pass sempre aperto
permette un costante ricircolo del fluido termovettore anche quando la valvola è chiusa. 102M

Valvole manuali monotubo

119SX
Valvola nichelata a 4 vie per impianti monotubo. Attacco per tubo rame o plastico.
Bocchettone cilindrico completo di sonda di separazione flussi.
Portata al corpo scaldante: 100%. Volantino in ABS.
Codice DN Corpo DN Tubo Kvs Pz. Conf. Imballo €/cad
119S1212X 1/2” 1/2” 1,6 1 50 38,75
119S3412X 3/4” 1/2” 2,00 1 50 38,75
119SS1212SX 1/2” 1/2”S 1,6 1 50 37,85
119SS3412SX 3/4” 1/2”S 2,00 1 50 37,85
119SS12M24X 1/2” M24 X 1,5* 1,6 1 50 37,85
119SS34M24X 3/4” M24 X 1,5* 2,00 1 50 37,85
*Compatibile con raccordi 873M12S..-24 e 817MSC12S...-24.
Dimensioni a pag.307
297
