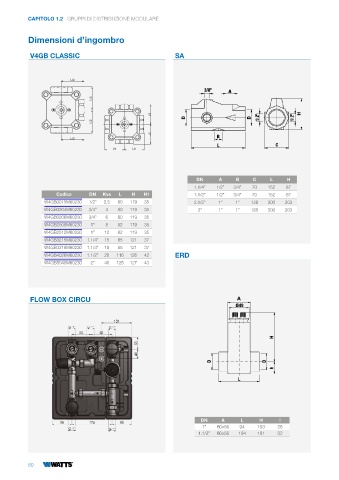

CAPITOLO 1.2 GRUPPI DI DISTRIBUZIONE MODULARE
Dimensioni d’ingombro
V4GB CLASSIC SA
L/2
L/2
L/2
L/2
L/2
L/2
L/2 L/2
DN A B C L H
1.1/4” 1/2” 3/4” 70 152 87
Codice DN Kvs L H H1 1.1/2” 1/2” 3/4” 70 152 87
W4GB0015M60230 1/2” 2,5 80 119 35 2.1/2” 1” 1” 128 300 203
W4GB0204M60230 3/4” 4 80 119 35 3” 1” 1” 128 300 203
W4GB0206M60230 3/4” 6 80 119 35
W4GB2508M60230 1” 8 82 119 35
W4GB2512M60230 1” 12 82 119 35
W4GB3215M60230 1.1/4” 15 85 121 37
W4GB3218M60230 1.1/4” 18 85 121 37
W4GB4026M60230 1.1/2” 26 116 126 42 ERD
W4GB5040M60230 2” 40 125 127 43
FLOW BOX CIRCU A
Ø49
H
D D
h
L
DN A L H l
1” 60x50 94 153 26
1.1/2” 60x50 104 191 32
