CAPITOLO 1.2   GRUPPI DI DISTRIBUZIONE MODULARE

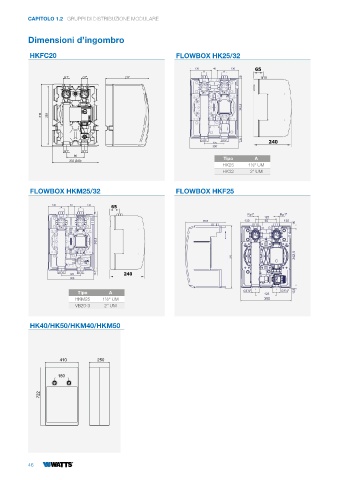

           Dimensioni d’ingombro

            HKFC20                                             FLOWBOX HK25/32

                                                                                   A
                                                                     130    40    130      65
                                                                        A   125 A
                       G1"    G1"            217                                      15




                                                                   370                342,5
               310  293



                                                                       G1½"  300 G1½"  12,5  B  240
                                                                            125
                                                                            300
                       G1"    G1"
                           90
                         232 (240)                                              Tipo      A
                                                                               HK25     1½“ UM
                                                                               HK32      2“ UM


            FLOWBOX HKM25/32                                   FLOWBOX HKF25


                   130    40    130 A
                      A   125 A         65
                                   15                                                   Rp1"       Rp1"
                                                                                              125
                                                                        240,5          130    40     130
                                                                                                         15
                  370              342,5

                                                                                                         342,5
                                                                                  370

                            G1 ½"
                     G1 ½"  300      B
                         125       12,5      240
                          300
                            Tipo       A                                              G1½"    125   G1½"  12,5
                           HKM25     1½“ UM                                                   300
                           VB20-3     2“ UM


            HK40/HK50/HKM40/HKM50






                      410          250


                     180


               722













           46
