RISCALDAMENTO CAPITOLO 5.2

2

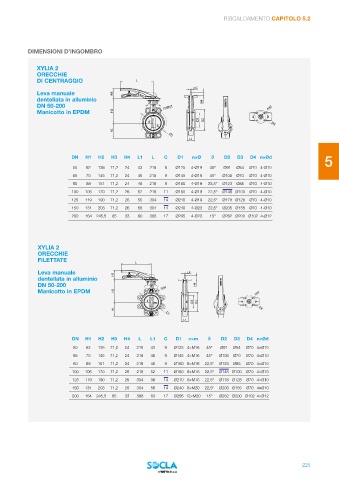

DIMENSIONI D’INGOMBRO

XYLIA 2
ORECCHIE
DI CENTRAGGIO L
C 3
Leva manuale H3
dentellata in alluminio H4
DN 50-200 a a nxØd1 nxd
Manicotto in EPDM H2
4
D3 D2
D4
H1
D1
L1
5
DN H1 H2 H3 H4 L1 L C D1 n×Ø ∂ D2 D3 D4 n×Ød
50 62 136 71,2 24 43 218 9 Ø125 4-Ø19 45° Ø91 Ø54 Ø70 4-Ø10
65 70 145 71,2 24 46 218 9 Ø145 4-Ø19 45° Ø108 Ø70 Ø70 4-Ø10
80 89 151 71,2 24 46 218 9 Ø160 4-Ø19 22,5° Ø123 Ø85 Ø70 4-Ø10
100 106 170 71,2 26 52 218 11 Ø180 4-Ø19 22,5° Ø148 Ø100 Ø70 4-Ø10
125 119 190 71,2 26 56 304 14 Ø210 4-Ø19 22,5° Ø178 Ø128 Ø70 4-Ø10 6
150 131 203 71,2 26 56 304 14 Ø240 4-Ø23 22,5° Ø205 Ø155 Ø70 4-Ø10
200 164 245,5 85 33 60 388 17 Ø295 4-Ø23 15° Ø262 Ø200 Ø102 4-Ø12

7

XYLIA 2
ORECCHIE
FILETTATE
L
Leva manuale C 8
dentellata in alluminio H3
DN 50-200 a a H4
Manicotto in EPDM H2 nxM nxd

D3 D2
H1 D4 9
D1
L1

DN H1 H2 H3 H4 L L1 C D1 n×m ∂ D2 D3 D4 n×Ød
50 62 136 71,2 24 218 43 9 Ø125 4×M16 45° Ø91 Ø54 Ø70 4×Ø10 10
65 70 145 71,2 24 218 46 9 Ø145 4×M16 45° Ø108 Ø70 Ø70 4×Ø10
80 89 151 71,2 24 218 46 9 Ø160 8×M16 22,5° Ø123 Ø85 Ø70 4×Ø10
100 106 170 71,2 26 218 52 11 Ø180 8×M16 22,5° Ø148 Ø100 Ø70 4×Ø10
125 119 190 71,2 26 304 56 14 Ø210 8×M16 22,5° Ø178 Ø128 Ø70 4×Ø10 11
150 131 203 71,2 26 304 56 14 Ø240 8×M20 22,5° Ø205 Ø155 Ø70 4×Ø10
200 164 245,5 85 33 388 60 17 Ø295 12×M20 15° Ø262 Ø200 Ø102 4×Ø12

12

13

225
