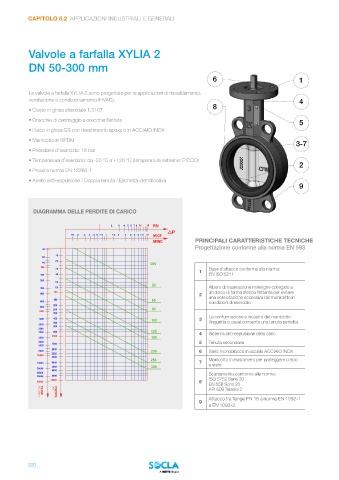

Page 222 - WATTS - CATALOGO SOCLA

CAPITOLO 5.2 APPLICAZIONI INDUSTRIALI E GENERALI

Valvole a farfalla XYLIA 2

DN 50-300 mm

6 1

Le valvole a farfalla XYLIA 2 sono progettate per le applicazioni di riscaldamento,
ventilazione e condizionamento (HVAC). 4
8
• Corpo in ghisa sferoidale 1.3107

• Orecchie di centraggio e orecchie filettate 5
• Disco in ghisa GS con rivestimento epoxy o in ACCIAIO INOX
• Manicotto in EPDM
3-7
• Pressione d’esercizio: 16 bar
• Temperatura d’esercizio: da -20 °C a +120 °C (temperature estreme: PICCO)
2
• Prove a norma EN 12266-1
• Anello anti-espulsione / Doppia tenuta / Etichetta identificativa
9

DIAGRAMMA DELLE PERDITE DI CARICO

1 2 3 4 5 6 7 8 10 15 PSI
P
.15 .2 .3 .4 .5 .6 .7.8 1 1.5 2 3 4 5 6 7 8 10 M/CE
M/WC PRINCIPALI CARATTERISTICHE TECNICHE
Progettazione conforme alla norma EN 593
40
10
60
20
80 DN
100
30 1 Base d’attacco conforme alla norma:
150 40 EN ISO 5211
200
60
50
300 80 Albero di trasmissione millerighe collegato a
100 un disco di forma sferica flottante per evitare
400 2
150 65 una sollecitazione eccessiva del manicotto in
600 condizioni di esercizio
200
800
1000 250 80
300
1500 400 100 3 La conformazione a incastro del manicotto
500 (linguetta e cava) consente una tenuta perfetta
2000 600
2500
3000 800 125 4 Sistema anti-espulsione dello stelo
1000
4000 150
5000 1500 5 Tenuta secondaria
6000
2000
8000 200 6 Stelo monoblocco in acciaio ACCIAIO INOX
10000 2500
3000
250 Manicotto in elastomero per proteggere corpo
15000 4000 7 e stelo
5000 300
20000 6000
25000 Scartamento conforme alle norme:
30000 8000
10000 ISO 5752 Serie 20
40000 8
EN 558 Serie 20
API 609 Tabella 2
M 3 /H
Attacco tra flange PN 16 a norma EN 1092-1
FLOW
GALLON/MIN
9
PORTATA
e EN 1092-2.
